R&S?ZNH 是一款全雙端口手持式矢量網絡分析儀，可以提供單端口電纜和天線測量以及全雙端口 S 參數測量。采用觸摸屏的儀器界面操作簡單，配置概況菜單便于更加有效地完成測量準備工作。R&S?ZNH 雖體積小巧但所有架構一應俱全，并具備高性能和所有重要功能。

主要特點

• 頻率范圍介于 30 kHz 至 4/8/18/26.5 GHz
• 基礎儀器可執行單端口電纜和天線測量
• 基礎儀器可執行 S 參數（S11、S12、S21、S22）測量
• 100 dB （典型值）動態范圍，可用于濾波器及天線隔離測量
• 防反光顯示屏，小巧外形，堅固外殼 (IP51)

羅德與施瓦茨新推出的R&S?ZNH手持式雙端口矢量網絡分析儀，頻率范圍可至26.5 GHz，簡化了高達Ku頻段的外場站點的維護任務。R&S ZNH可對電纜、天線等模塊或系統進行完整的S參數測量，此外其內置的故障點檢測（DTF），脈沖測量、功率計、波量和波量比測量等功能，以及無風扇的結構設計和電池供電等特點，非常適合工程師對雷達、通信系統進行快速維護和恢復等現場應用。

突出特點

? 四個接收機的硬件構架

? 出色的射頻性能

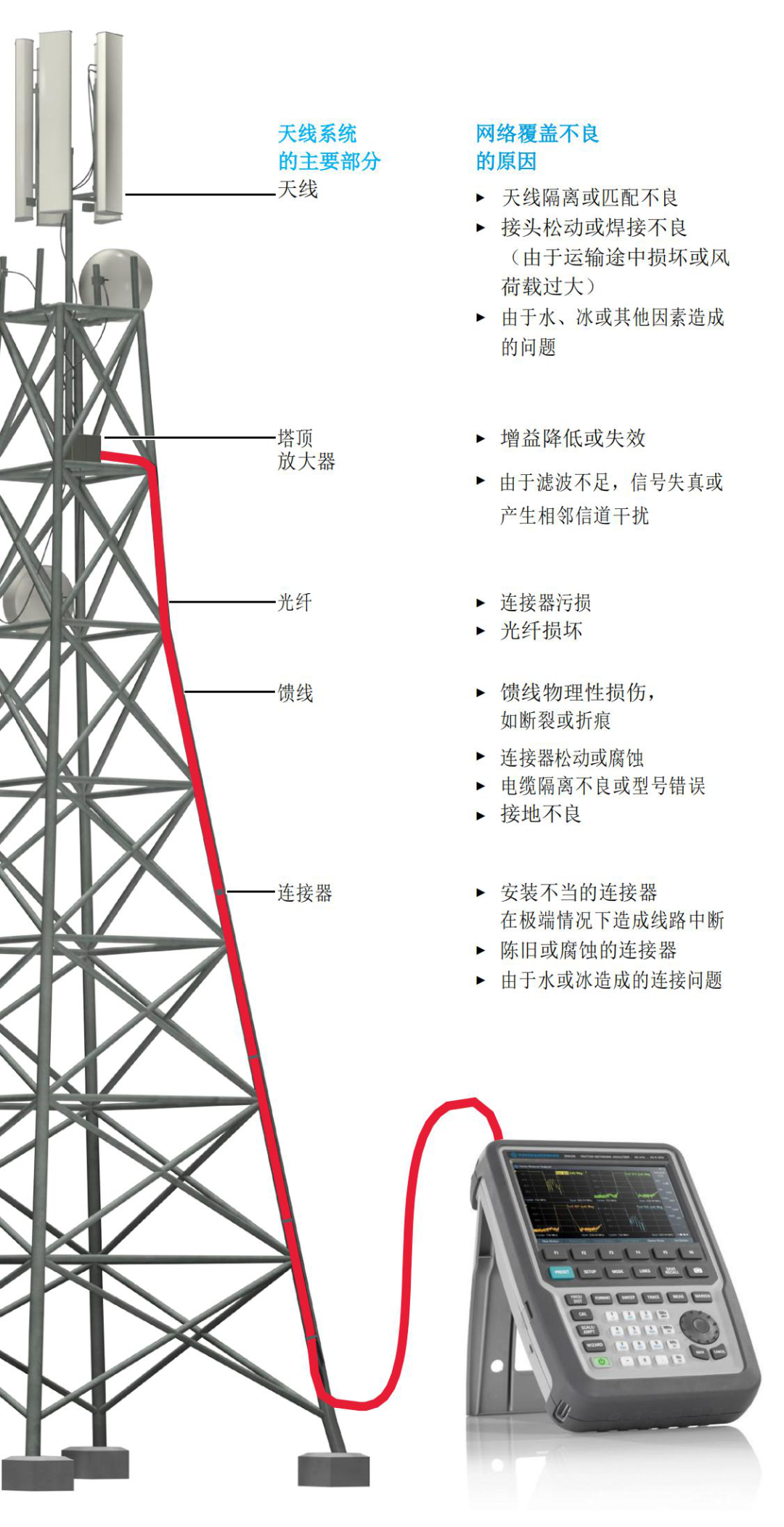

? 單端口電纜和天線測量

? 雙端口S參數測量

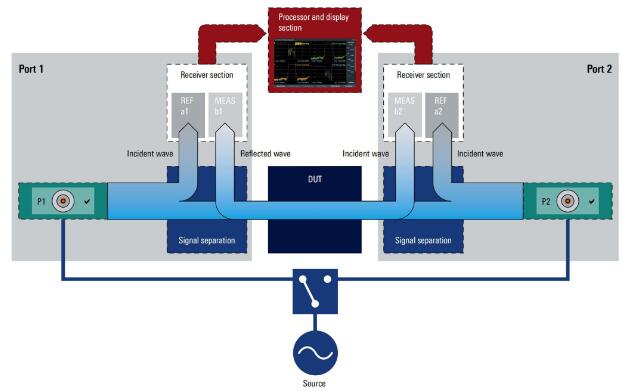

R＆S?ZNH 硬件構架

可選的測量模式

? 支持功率探頭(R&S?ZNH-K9)

? 脈沖測量(R&S?ZNH-K29)

? 內置直流偏置器和可變電壓源(R&S?ZNH-K10)

? 矢量電壓表(R&S?ZNH-K45)

直流偏置可變電壓源(R&S?ZNH-K10)可為塔頂放大器供電，并完成測試

操作簡便

? 多點觸摸屏幕

? 內置測量向?qū)Ш?jiǎn)化設置步驟

? 遠程控制與Android和iOS應用程序

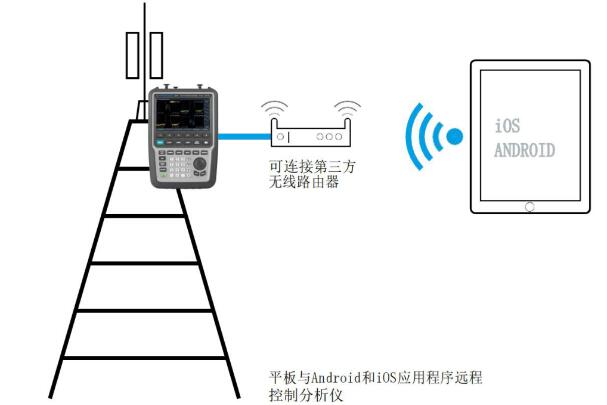

通過平板電腦進行無線遠程操作的應用實例

配置簡單

? 總覽菜單利于簡單和快速的設置

? 靈活的校準方法

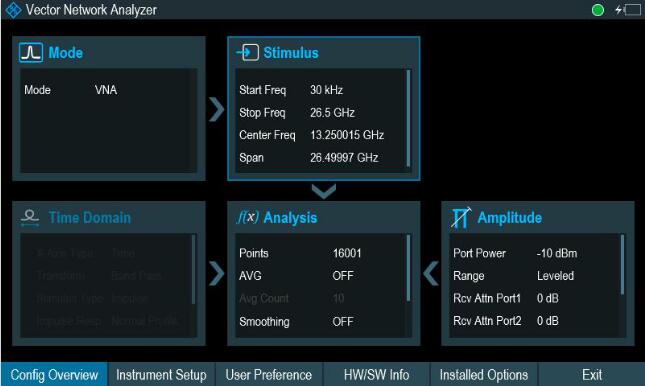

總覽菜單
