簡介

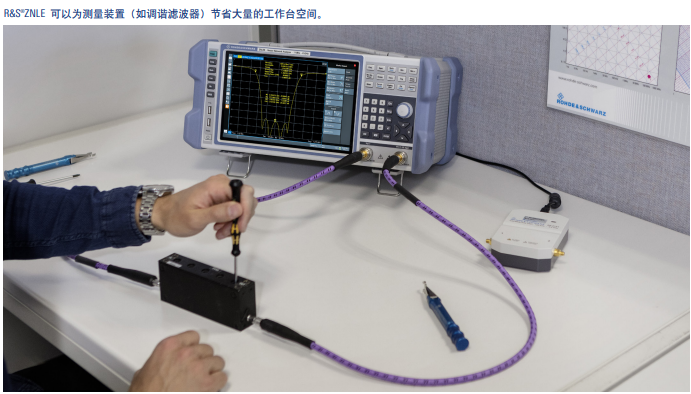

R&S?ZNLE 矢量網絡分析儀契合“Measurements as easy as ABC”的標語：易于配置、校準、測量。聞名遐邇的優質設計、創新的用戶界面以及緊湊尺寸使 R&S?ZNLE 非常適用于矢量網絡分析儀基礎應用。
R&S?ZNLE 是一種雙端口矢量網絡分析儀，可用于無源器件 S 參數 S11、S21、S12 和 S22 的雙向測量。
在配置 R&S?ZNLE 時，只需要考慮三個因素：
此分析儀的頻率范圍介于 100 kHz 至 3 GHz（R&S?ZNLE3，帶 R&S?ZNLE-B100 選件）、100 kHz 至 4.5 GHz（R&S?ZNLE4，帶 R&S?ZNLE-B100 選件），或 100 kHz 至 6 GHz（R&S?ZNLE6，帶 R&S?ZNLE-B100 選件）。
使用可選 GPIB 接口，您可以連接控制器以遠程控制 R&S?ZNLE。作為單機式儀器，R&S?ZNLE 無需使用外部電腦配置設置。啟動儀器后即可開始測量。
啟動儀器后即可開始測量。時域分析選件 (R&S?ZNL-K2) 和故障點距離測量選件 (R&S?ZNL-K3) 提供重要的通用測試功能，完善了 R&S?ZNLE。
主要特點
Windows 10 操作系統
特點和優勢
具有可靠性能的經濟型儀器
使用多點觸摸屏的用戶界面
適合實驗室應用的標準儀器
規格
| ZNLE | ||
| 頻率范圍 | R&S?ZNLE3（帶 R&S?ZNLE-B100 選件） | 100 kHz 至 3 GHz |
| R&S?ZNLE4（帶 R&S?ZNLE-B100 選件） | 100 kHz 至 4.5 GHz | |
| R&S?ZNLE6（帶 R&S?ZNLE-B100 選件） | 100 kHz 至 6 GHz | |
| 測量時間 | 201 個測量點，100 kHz 中頻帶寬，200 MHz 頻跨，全雙端口校準 | 9.6 ms |
| 數據傳輸時間 | IEC/IEEE（201 個測量點） | 3.0 ms（典型值） |
| HiSLIP（具有 1 Gbit/s LAN） | 2.5 ms（典型值） | |
| 動態范圍 | 10 Hz 測量帶寬 | 最高 > 120 dB（典型值） |
| 輸出功率 | 最高 +2 dBm（典型值） | |
| 測量帶寬 | 1 Hz 至 500 kHz（按 1/1.5/2/3/5/7 步進） | |
| 頻率分辨率 | 1 Hz | |
| 每個跡線的測量點 | 1 至 5001 | |
| 操作系統 | Windows 10 | |
