羅德與施瓦茨示波器

示波器符合您的需求及預算，幫助實現高價值及優異性能

創新示波器贏得測量信賴。羅德與施瓦茨是先進的示波器制造商，示波器產品具有良好的信號保真度、快速的波形捕獲率、創新的觸發系統以及智能化的用戶界面。

選擇合適的示波器、探頭解決方案以及軟件應用，滿足各種需求。羅德與施瓦茨示波器具有出色性能，例如數字觸發、深存儲、頻率響應分析（波特圖）、實時去嵌、快速波形捕獲率和獨特的低噪聲。

我們提供通用測試產品以及符合特定行業標準的測試解決方案，滿足您的所需。

示波器測量電信號的電壓電平隨時間發生的變化。示波器屏幕可用作圖形顯示，縱軸 (Y) 顯示電壓電平，橫軸 (X) 顯示時間。屏幕上的曲線表示信號波形，顯示電壓電平隨時間發生的變化?，F(xiàn)代數字示波器通過數字化處理將信號電壓轉換成一系列數值（采樣點），以便提供數字信號處理的優勢。數字示波器上顯示的此類數字化波形可分析幅度、頻率、上升時間、時間間隔、失真和其他多種特性。

大部分示波器具有多個通道，每個通道可以并行處理單獨信號。示波器還能夠測量任何可以轉換成電信號（表示當前信號強度）的信號，例如聲音或其他振動信號。

現代數字示波器支持多種特定測量和應用，以排查電路故障或查看所捕獲信號的質量。例如，示波器支持串行總線觸發和解碼以進行調試和一致性測試（如 USB 或以太網一致性測試）、抖動測量、使用波特圖功能的頻率響應分析、 功率電子測量、混合信號設計的數字信號分析、EMI 分析和 汽車電子雷達調試。

1. 對于矩形時鐘信號等非正弦波形，示波器帶寬應至少為時鐘信號基頻的 3 倍以支持解碼或調試，或至少為時鐘信號的 5 倍以支持一致性測試。

2. 對于非周期信號，必須考慮上升時間 (t_r)，即信號的最快/最陡邊沿。在這種情況下，所需的最小示波器帶寬 f_BW 可以根據 f_BW = 0.5/f_r 進行估計。

關鍵因素在于待測信號的頻率。示波器帶寬決定可測量的最大頻率。經驗法則表明，示波器帶寬應為待測頻率的三到五倍。另外，選擇合適的示波器時，測量應用場景也非常重要。羅德與施瓦茨的示波器產品組合包括通用測量解決方案以及符合特定行業標準的解決方案。這包括：

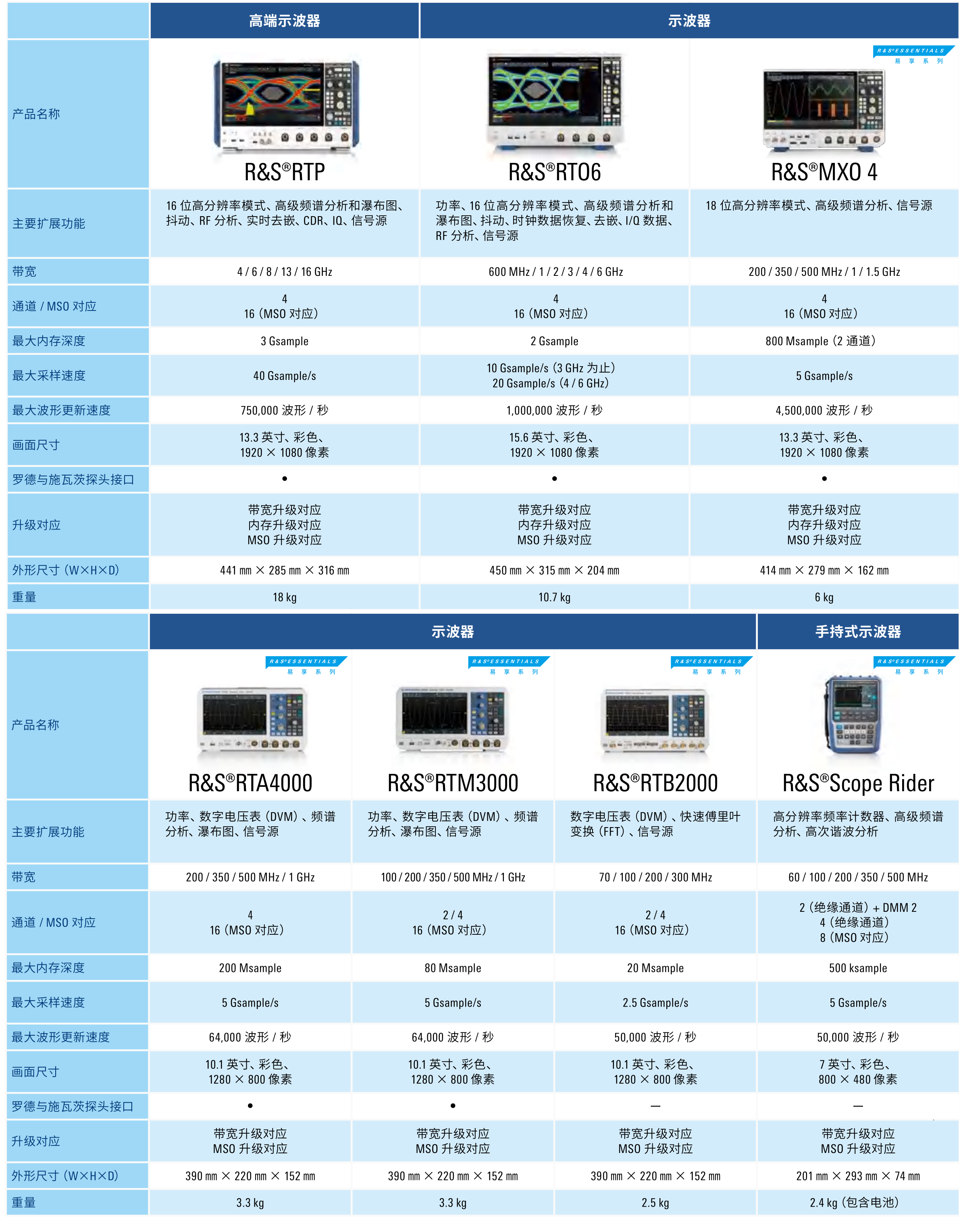

• 入門級示波器，帶寬介于 50 MHz 至 1 GHz，滿足入門教學和專業應用的預算需求，并提供全面的更新功能；此類示波器包括 R&S?RTC1000 即可提交申請。
• 通用臺式示波器，具備深存儲和智能分析選件，例如使用波特圖的頻率響應分析選件；此類示波器包括 R&S?RTB2000 即可提交申請。

• 高性能示波器，帶寬高達 16 GHz，具備實時去嵌、快速波形捕獲率、低噪聲和特別的高性能數字觸發功能；此類示波器包括 R&S?RTP 即可提交申請。
