R&S?MXO 4系列新一代示波器性能出色，性價比高。儀器實現跨代工程技術突破，可以提供快速的洞察與分析。

   它們的實時更新速度達到450萬波形/秒，這意味著工程師可以看到比任何其他儀器更罕見的事件。R&S?MXO 4系列具有12位ADC，在所有采樣率下，其分辨率是傳統8位示波器的16倍，且不影響更精確的測量。由于所有四個通道上的標準采集內存為400 Mpts，并且可選的800 Mpts交錯，該儀器的標準內存是同類儀器的100倍。

R&S?MXO??4系列示波器優于其他同 類示波器，具備出色的13.3"全高清 電容式觸摸屏和直觀的用戶界面， 可讓用戶在15分鐘內即可掌握操作 方法。

為什么工程師選擇羅德與施瓦茨示波器？

? 全球值得信賴的公司，長期致力于踐行客戶承諾、推動技術創新

? 示波器涵蓋60MHz-16GHz帶寬范圍

? ASIC 確保示波器快速響應

? 前端技術開發實現優異的信號完整性

? 高分辨率模式提供16位和18位分辨率

? 數字觸發能夠靈敏地隔離事件

? 出色的用戶界面和前面板使用體驗

為什么使用R&S?MXO 4？

? 示波器的波形捕獲率超過450萬波形/秒

? 配備先進的12位ADC，支持所有采樣率

? 采用業內出眾的18位架構

? 提供快速準確的頻譜分析功能

? 每路通道的標配存儲深度高達400 Mpoints

? 觸發重置時間僅為21 ns

? 同級別產品中率先集成新穎的數字觸發技術

? 業內優勢的1/10?000 div觸發靈敏度

? 觸發抖動小于1 ps

? 率先提供雙路徑協議分析功能

? 配備優越的R&S?SmartGrid用戶界面

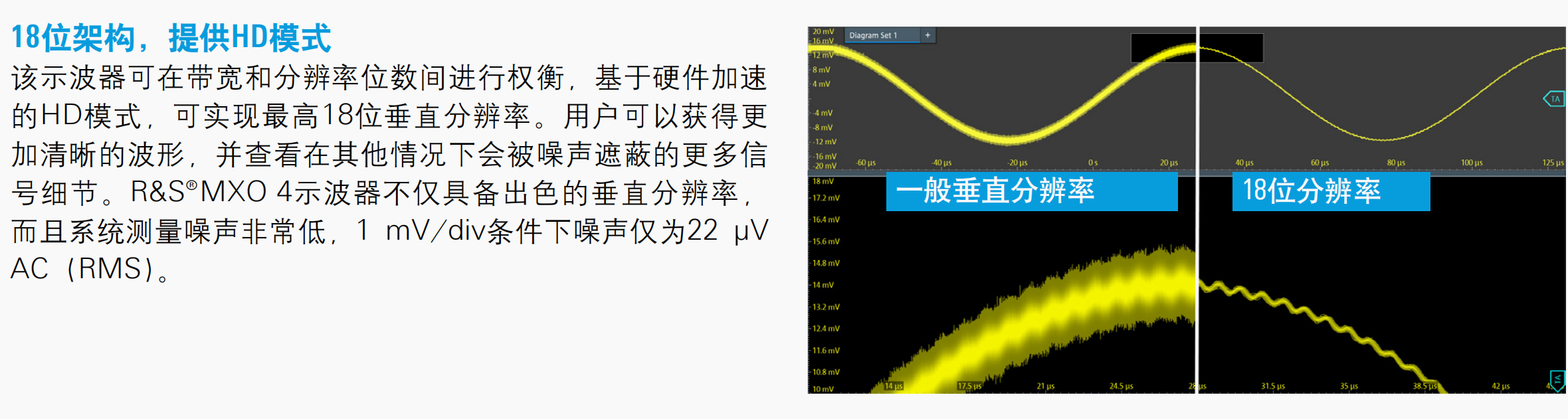

低測量噪聲結合高垂直分辨率 18位架構，提供HD模式

該示波器可在帶寬和分辨率位數間進行權衡，基于硬件加速的HD模式，可實現最高18位垂直分辨率。用戶可以獲得更加清晰的波形，并查看在其他情況下會被噪聲遮蔽的更多信號細節。R&S?MXO 4示波器不僅具備出色的垂直分辨率， 而且系統測量噪聲非常低，1  mV/div條件下噪聲僅為22  μVAC (RMS)。

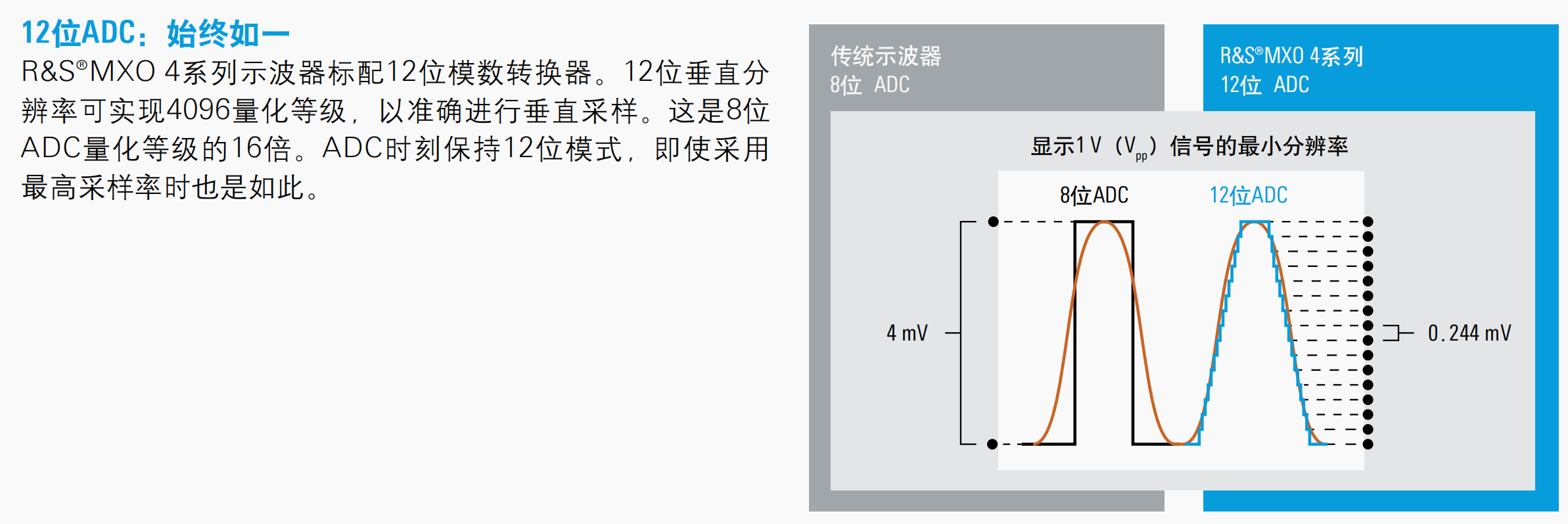

? 12位ADC垂直分辨率，支持所有采樣率，不會降低性能

? 18位架構，提供HD模式

? 50 Ω時的低噪聲（1 mV/div設置） — 104 mV（1 GHz正常模式） — 56 μV（500 MHz HD模式，14位）

? 全帶寬下垂直刻度低至500 μV/div

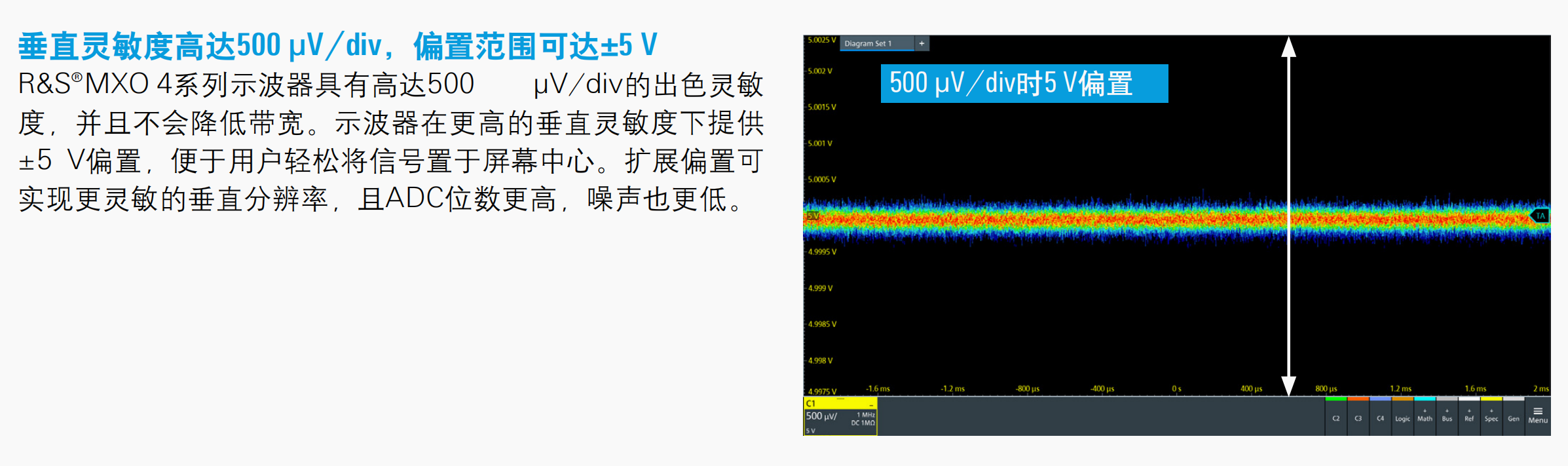

? 500 μV/div時偏置范圍可達±5 V，在業內首屈一指

采集時間更長

出色的標配存儲深度

標配歷史功能

用戶可以停止采集，然后使用歷史模式查看之前的采集記錄。歷史模式始終處于開啟狀態。所有測量和分析工具均可在歷史模式下使用，包括串行總線解碼、模板測試和自動測 。

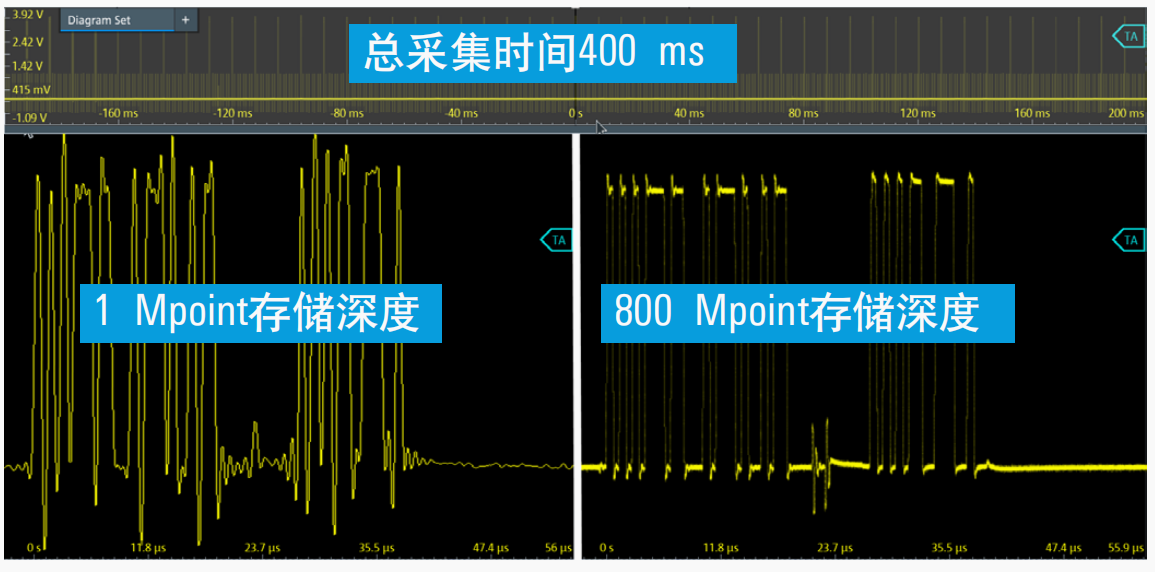

保持高采樣率和長時基設置

您是否曾經調整示波器時基以便以更大的時間間隔進行采集，并在停止采集后放大波形以查找出現問題的信號細節？如果示波器的存儲深度較小，就會出現混疊問題。R&S?MXO 4具備深存儲，可以全采樣率采集更長時間。

? 每路通道的存儲深度高達400 Mpoints（可選的交織模式下800 Mpoints）

? 標配分段存儲（10 000個分段，可選1 000 000個分段）

? 標配歷史模式（10 000次采集，可選1 000 000次采集）

深存儲為用戶提供保障

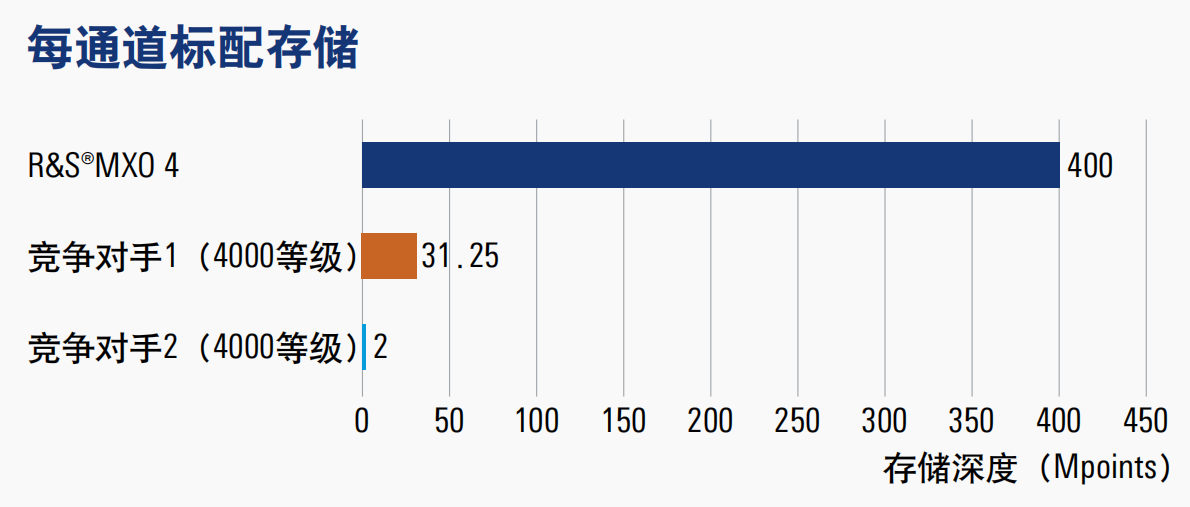

除了帶寬和采樣率之外，存儲深度也是一個重要特性，可決定產品處理多種故障排查任務的能力。示波器的采集存儲深度越大，采集時間就越長。深存儲便于示波器以較長的時基設置維持額定采樣率和帶寬。 R&S?MXO 4系列示波器的所有四個通道同時標配 400 Mpoints采集存儲，是主要競爭對手的100倍。

保持高采樣率和長時基設置

您是否曾經調整示波器時基以便以更大的時間間隔進行采集，并在停止采集后放大波形以查找出現問題的信號細節？如果示波器的存儲深度較小，就會出現混疊問題。R&S?MXO 4具備深存儲，可以全采樣率采集更長時間。

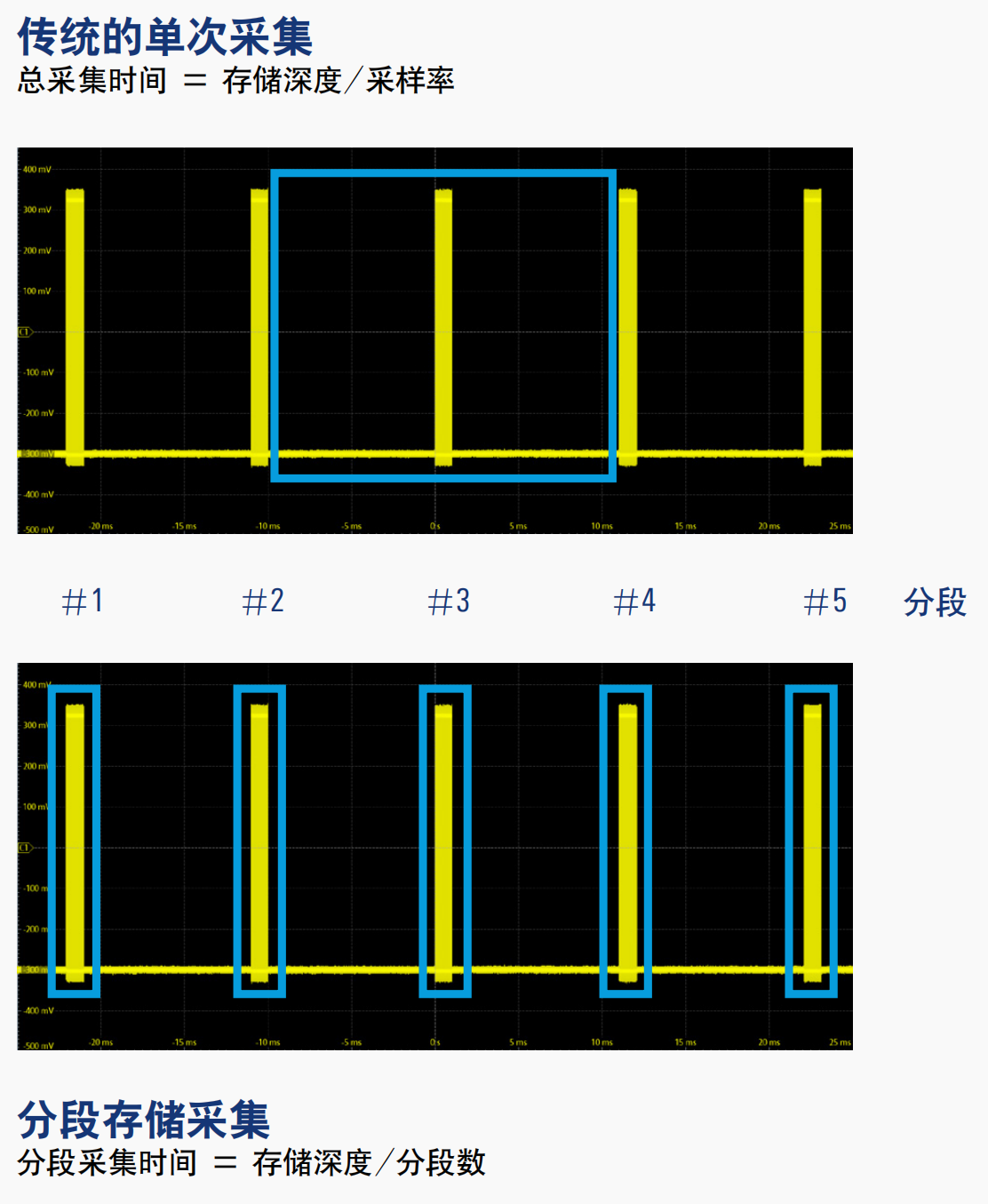

標配分段存儲

使用分段存儲采集有空閑間隔的信號。這包括激光脈沖、串 行總線活動和射頻脈沖。R&S?MXO 4系列示波器帶有分段 存儲功能并提供多達1000000個分段，能夠在較長的觀測時間內采集信號。

標配歷史功能

用戶可以停止采集，然后使用歷史模式查看之前的采集記錄。歷史模式始終處于開啟狀態。所有測量和分析工具均可 在歷史模式下使用，包括串行總線解碼、模板測試和自動測量。

需要更大的存儲深度？

當用戶在測試過程中需要查看上電/斷電行為或解碼長時間的總線事件時，始終希望能夠記錄較長的時間間隔。內存擴展選件可提供800??Mpoints存儲深度（雙通道交織模式）， 可支持多達1000000個分段和1000000次采集。

頻譜分析

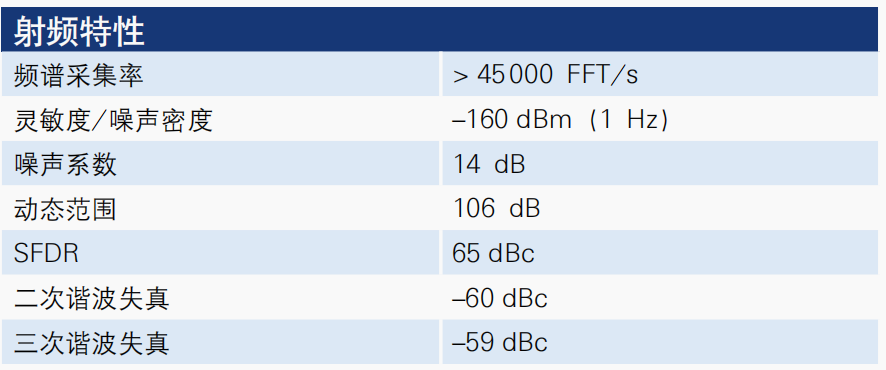

優異的射頻測量功能

? 純凈的射頻頻譜

? 專用射頻控制

? 可獨立控制的射頻/時域視圖

? 選通頻譜便于關聯頻域和時域

為測量提供射頻分析

R&S?MXO 4系列示波器重視頻譜分析，旨在進一步提供快速?gòu)?qiáng)大的分析功能。示波器具備高達45,000 FFT/s的頻譜采集率，這便于采集雜散頻譜事件，尤其是在進行EMI調試的時候。儀器具備純凈的射頻特性，兼具出色的頻譜性能和同步關聯的時域顯示。

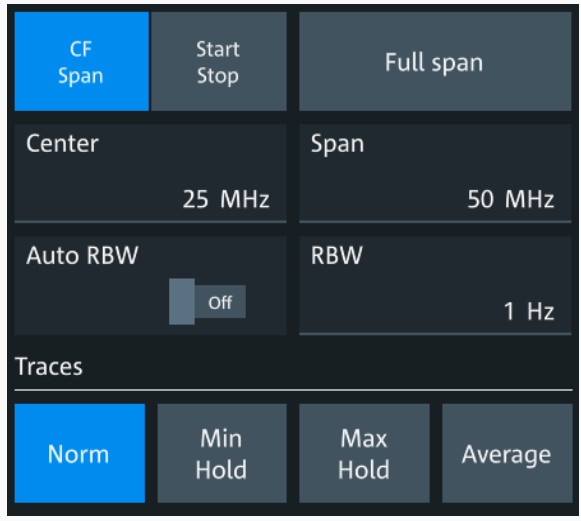

輕松完成頻譜分析設置

用戶只需輸入典型參數，即可配置R&S?MXO 4的頻譜分析功能：中心頻率、頻率范圍和分辨率帶寬（RBW）。頻譜設置和時域設置相互獨立，但時域和頻域具有時間相關性。

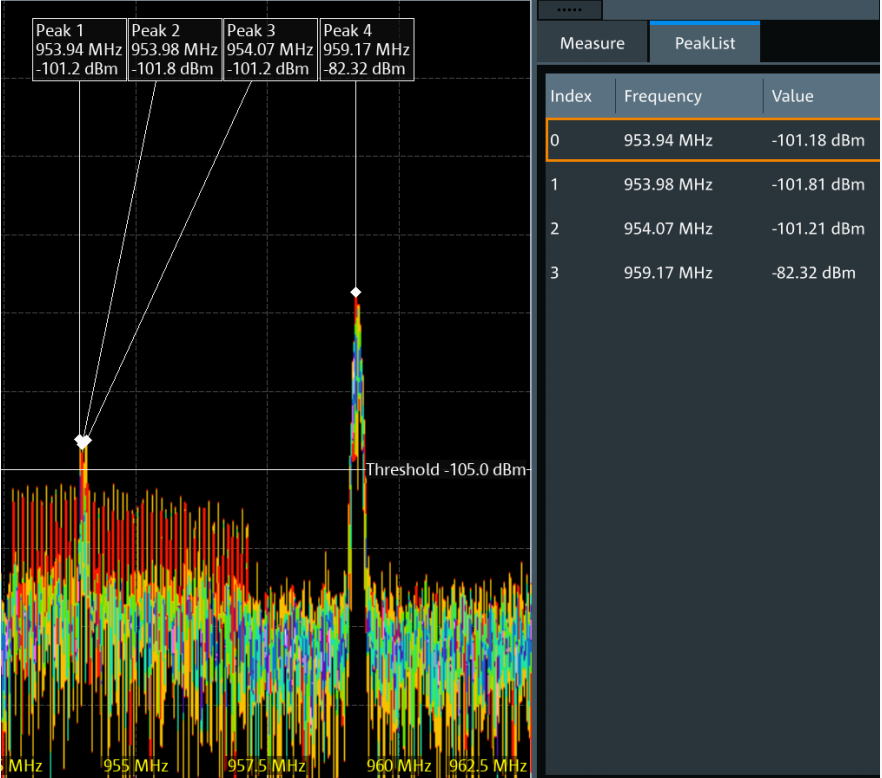

自動峰值列表和最大/最小保持測量

羅德與施瓦茨理解使用附加工具測量頻譜的需求。因此，R&S?MXO 4標配最大和最小保持以及峰值列表相互獨 等高級頻譜分析功能。這樣可以更輕松地瀏覽圖表并快速了解頻譜圖。

快速保存結果

用戶可用各種文件格式來保存波形，或經以太網或USB下載 波形數據，以便之后使用MATLAB?或Excel進行分析。用戶還可以保存屏幕內容、測量數據和報告。

一鍵存檔

快速記錄測量：

? 屏幕截圖包含波形和結果

? 清晰的網格注釋，方便讀取信號特性

? 采用顏色編碼的標簽可在圖表中高亮顯示異常

? 將波形和測量結果保存為二進制或CSV格式文件，以在電腦上分析信號

遠程控制訪問：隨時隨地

使用電腦或移動設備遠程控制示波器并查看顯示。用戶可以看到示波器中的實際用戶界面。可以通過以太網或 USB 接口遠程調用示波器的所有功能。

語言選擇

R&S?MXO 4系列的用戶界面支持多種語言。在儀器運行時只需幾秒鐘即可切換語言，這使該示波器成為真正的國際化儀器。

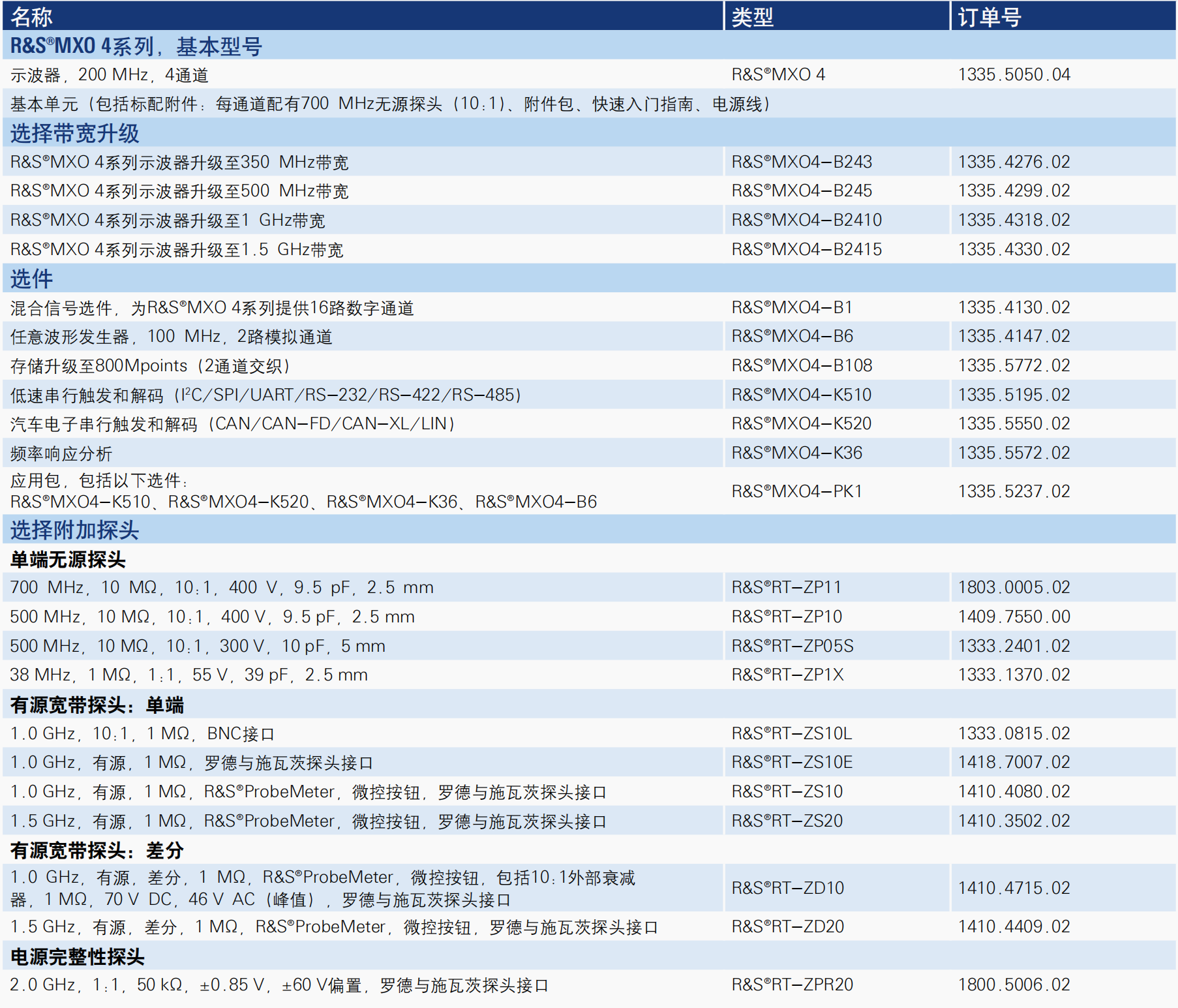

訂購信息
