產品概述

PicoScope 9400 系列采樣器擴展實時示波器 (SXRTO) 具有兩個或四個高帶寬 50 Ω 輸入通道，這些通道帶有帶有市場領先的 ADC 、用于精確測量和可視化高速模擬及數據信號的計時和顯示分辨率。它們是捕獲脈沖和階躍過渡的理想之選，向下可達 22 ps，最低脈沖可達 45 ps，時鐘和數據眼圖可達 11 Gb/s （帶可選 8 Gb/s 時鐘恢復）。

PicoScope SXRTO 提供隨機采樣，可輕松分析涉及重復信號或時鐘相關流的各種高帶寬應用。

XRTO 速度快：可快速實現隨機采樣、余輝顯示和統計數據。

PicoScope 9400 系列每個通道上都有內置內部觸發器，其預觸發隨機采樣遠高于奈奎斯特（實時）采樣率。帶寬在 50 Ω SMA(f) 輸入和三種采集模式背后高達 16 GHz — 實時、隨機和滾動 — 所有都以 12 位分辨率進行捕獲，捕獲到高達 250 kS 的共享內存中。

觸摸兼容的 PicoSample 4 軟件來源于我們現有的獲得高達評價的采樣示波器軟件 PicoSample 3， 經過了十多年的發展、客戶反饋和優化。

顯示器可以進行調整，可以適應任何窗口并能充分使用所提供的顯示分辨率，實現 4K 和甚至更大或跨越多個監視器。四個獨立的縮放通道可以低至 0.4 ps 的分辨率顯示數據的不同視圖?？筛鶕膽蔑@示或隱藏大部分控制和狀態面板，使您可以優化使用顯示區域。

可從任何輸入通道驅動 2.5 GHz 直接觸發，內置分頻器可將通道外觸發帶寬擴展到 5 GHz。在 16 GHz 型號上，提供更多的外部預分頻觸發器輸入，允許從帶寬高達 16 GHz 的信號以及從內部觸發器進行穩定觸發，提供速率高達 8 Gb/s 的恢復時鐘觸發（如果已安裝可選的時鐘恢復）。

您支付的 PicoScope SXRTO 價格已包含一切 – 我們不再收取軟件功能和更新費用。

典型應用

? 電信和雷達測試、服務和生產

? 光纖、收發器和激光測試（不包括光電轉換）

? RF、微波和千兆位數字系統測量

? 信號、眼圖、脈沖和激勵特征化

? 精確計時和相位分析

? 數字系統設計和特征化

? 眼圖、模板和容限測試速度高達 8 Gb/s

? 時鐘和數據恢復速度高達 8 Gb/s

? Ethernet、HDMI 1、PCI、SATA 和 USB 2.0

? 半導體特征化

? 信號、數據和脈沖/激勵完整性及預一致性測試

時鐘和數據恢復

時鐘和數據恢復 (CDR) 現在作為出廠可選觸發功能在所有型號上提供。

與各種高速串行數據應用關聯、時鐘和數據恢復等功能已被PicoScope 9300 用戶熟知。而低速串行數據通常帶有時鐘作為獨立信號，在高速時，這種方法將累積時鐘和數據之間的時序偏斜和抖動，可能會阻止數據精確解碼。因此，高速數據接收器會生成一個新的時鐘，并通過使用鎖相環技術將該新時鐘鎖定并對齊到輸入數據流上。這就是恢復時鐘，因此它可用于精確解碼從而恢復數據?，F在，只需串行數據信號，我們即可節省整個時鐘信號路徑的成本。

在需要我們的示波器查看數據的許多應用中，我們可以隨手關閉數據生成器及其時鐘，但卻可以觸發該時鐘。但是，只要數據可用（例如在光纖的遠端），我們將需要 CDR 選項來恢復該時鐘，然后即可觸發它。在眼圖和抖動需求測量中，我們可能也需要使用 CDR 選項。這是因為我們希望儀器能夠盡量精確地測量恢復時鐘和數據接收器將看到的信號質量。

如果已安裝，則可從任何輸入通道選擇 PicoScope 9400 CDR 選項作為觸發源。此外，為了提供給其他儀器或下游系統組件使用，后面板上有兩個 SMA(f) 輸出，分別代表恢復時鐘和恢復數據。

采樣器擴展實時示波器 (SXRTO)

PicoScope 9400 16 GHz 型號的最大等效隨機采樣速率為 2.5 TS/s，時間分辨率為 0.4ps，比示波器實際采樣速率高 5000 倍。

使用高達 16 GHz 的模擬帶寬，這些 SXRTO 將需要高達 32 GS/s 的采樣率才能滿足奈奎斯特準則，且需要比此更高的采樣率（可能為 80 GS/s）才能顯示波和脈沖形狀的細節。

使用隨機采樣，該 16 GHz 型號處于示波器的額定帶寬時在單個周期內可以為我們提供156 個采樣點，或位于其最快過渡時間的 10% 至 90% 之間的 55 個樣本。

因此 SXRTO 是一款采樣示波器嗎？

有關采樣率和采樣模式的所有這些討論可能表示 SXRTO 是一種采樣示波器，但是情況并非如此。傳統意義上的采樣示波器指的是不同類型的儀器。采樣示波器使用可編程延

遲發生器在每個觸發器事件后以固定的時間間隔獲取樣本。該技術稱為順序等效時間采樣，PicoScope 9300 系列采樣示波器采用的正是這種原理。這種示波器可以實現非常高的等效采樣率，但有兩個主要缺點：它們無法捕獲觸發器事件之前的數據，以及它們需要單獨的觸發信號 – 來自外部信號源或內置時鐘恢復模塊。

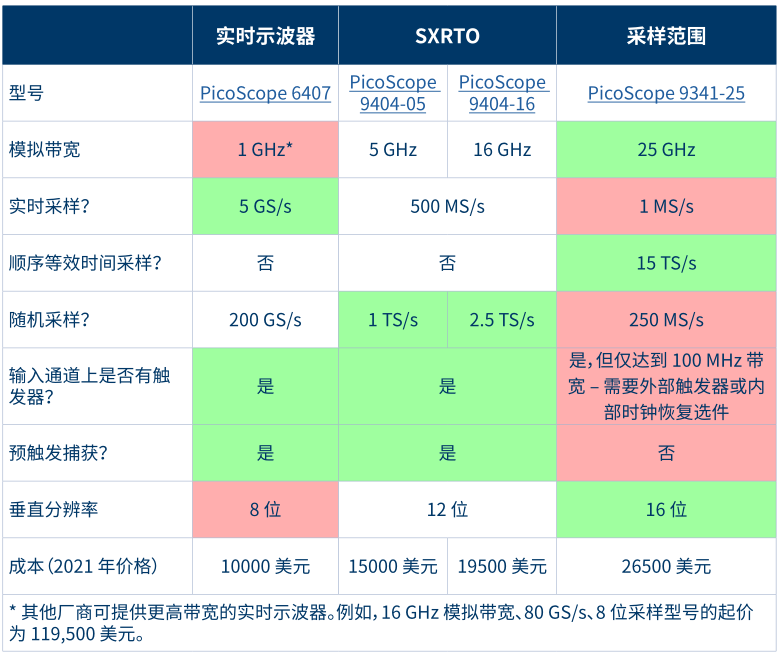

我們整理了一個表格來顯示本頁上提到的各種示波器之間的差別。示例產品都是緊湊型 4通道 USB PicoScopes 示波器。

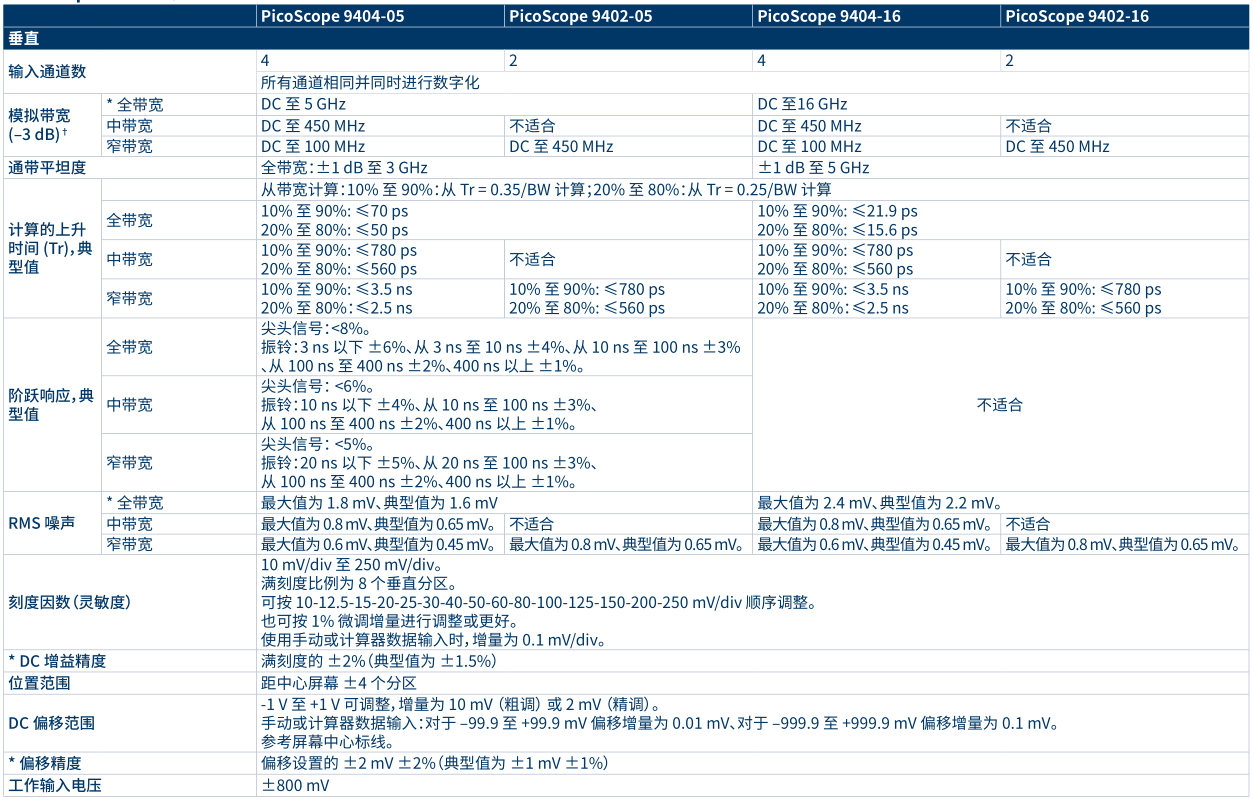

PicoScope 9400 規格描述

*更多技術參數可聯系環動聯科，獲取完整pdf文件

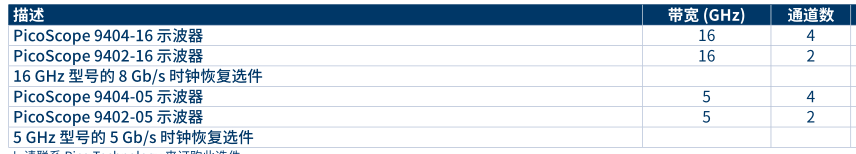

PicoScope 9400 系列采樣器擴展實時示波器訂購信息
