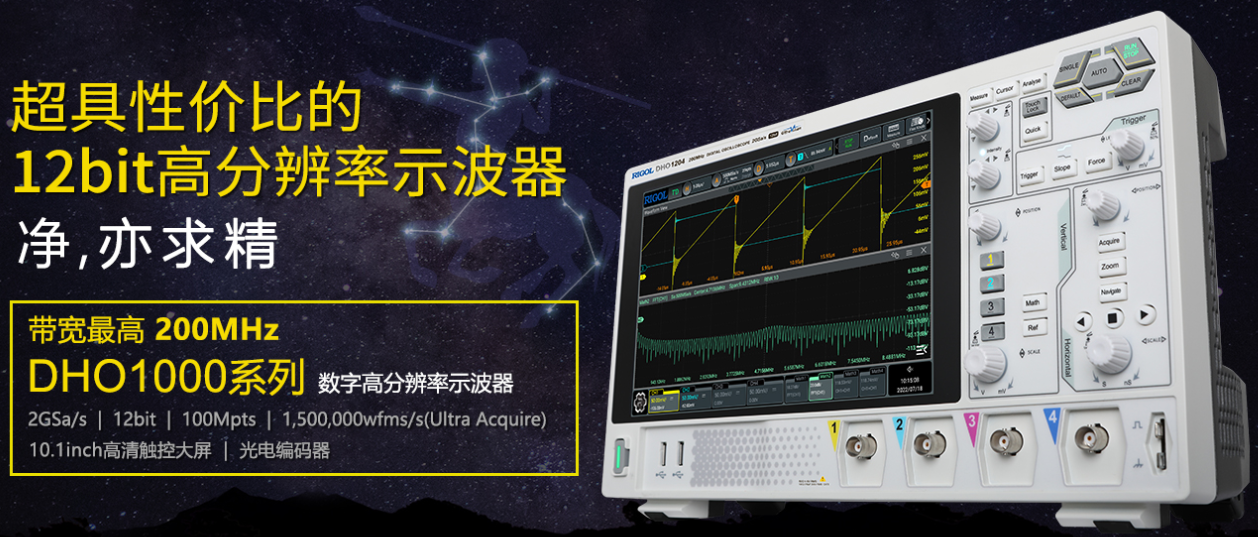

DHO1000系列數字示波器是針對最廣泛的主流數字示波器市場的設計、調試、測試的需求而設計的數字示波器。搭載RIGOL全新自研半人馬座芯片組，實現了1,500,000次/秒波形捕獲率（Ultra Acquire Mode）、100 Mpts存儲深度、12 bit分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求，為用戶帶來超凡的測試測量體驗。
| 產品特點 |
|---|
|
除標有“典型值”字樣的參數以外，所有參數都有保證，并且示波器必須在規定的操作溫度下連續運行30分鐘以上。
DHO1000系列技術指標綜述
| DHO1000系列技術指標綜述 | ||||||
|---|---|---|---|---|---|---|
型號 | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
模擬帶寬（-3 dB） | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
輸入通道數 | 2+EXT | 4+EXT | 2+EXT | 4+EXT | 2+EXT | 4+EXT |
上升時間 (10%-90%，典型值) | ≤5 ns | ≤5 ns | ≤3.5 ns | ≤3.5 ns | ≤1.75 ns | ≤1.75 ns |
采樣方式 | 實時采樣 | |||||
最大模擬通道采樣率 | 兩通道型號：2 GSa/s（單通道[1]），1 GSa/s（全通道[3]） 四通道型號：2 GSa/s（單通道[1]），1 GSa/s（半通道[2]），500 MSa/s（全通道[3]） | |||||
標配存儲深度 | 兩通道型號：50 Mpts（單通道[1]），25 Mpts（全通道[3]） 四通道型號：50 Mpts（單通道[1]），25 Mpts（半通道[2]），12.5 Mpts（全通道[3]） | |||||
選配存儲深度 | 兩通道型號：100 Mpts（單通道[1]），50 Mpts（全通道[3]） 四通道型號：100 Mpts（單通道[1]），50 Mpts（半通道[2]），25 Mpts（全通道[3]） | |||||
最高波形捕獲率 | 50,000 wfms/s（向量模式，Vector Mode） 1,500,000 wfms/s（凝時獲取模式，UltraAcquire Mode） | |||||
| 垂直分辨率 | 12 bit | |||||
| 硬件實時波形錄制和回放 | 最高500,000幀 | |||||
峰值檢測 | 捕獲最窄2 ns的毛刺 | |||||
顯示屏尺寸和類型 | 10.1英寸多點觸摸電容屏 | |||||
顯示分辨率 | 1280×800 | |||||
訂貨信息 | 訂貨號 |
|---|---|
| 主機型號 | |
| 70 MHz，2 GSa/s，50 Mpts，2通道示波器主機 | DHO1072 |
| 70 MHz，2 GSa/s，50 Mpts，4通道示波器主機 | DHO1074 |
| 100 MHz，2 GSa/s，50 Mpts，2通道示波器主機 | DHO1102 |
| 100 MHz，2 GSa/s，50 Mpts，4通道示波器主機 | DHO1104 |
| 200 MHz，2 GSa/s，50 Mpts，2通道示波器主機 | DHO1202 |
| 200 MHz，2 GSa/s，50 Mpts，4通道示波器主機 | DHO1204 |
| 標配附件 | |
| 符合所在國標準的電源線 | — — |
| USB數據線 | — — |
| DHO1204/DHO1202分別標配4/2套無源高阻探頭（350 MHz） | PVP2350 |
| DHO1104/DHO1074標配4套無源高阻探頭（150 MHz） | PVP3150 |
| DHO1102/DHO1072標配2套無源高阻探頭（150 MHz） | PVP3150 |
| 帶寬升級選件 | |
| 70 MHz到100 MHz升級選件 | DHO1000-BWU7T10 |
| 70 MHz到200 MHz升級選件 | DHO1000-BWU7T20 |
| 100 MHz到200 MHz升級選件 | DHO1000-BWU10T20 |
| 存儲深度升級選件 | |
| 100 Mpts存儲深度升級選件 | DHO1000-RLU-01 |
主機保修3年，不包括探頭和附件。
