搭載RIGOL全新自研半人馬座芯片組，實現了1,500,000次/秒波形捕獲率（Ultra Acquire Mode）、500 Mpts存儲深度、12 bit分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求，為用戶帶來超凡的測試測量體驗。

產品特點

搭載RIGOL全新自研半人馬座芯片組
超低本底噪聲，最低可達18 μVrms
全系列提供12 bit硬件高分辨率^[1]
可選200/400/800 MHz模擬帶寬，4個模擬通道，1個外觸發通道
最高4 GSa/s實時采樣率
最大500 Mpts存儲深度（選配）
高達100 μV/div的垂直靈敏度
提供凝時獲取模式（Ultra Acquire Mode），最高1,500,000 wfms/s
10.1 英寸1280*800高清觸控顯示屏
全新Flex knob，帶來更人性化的交互體驗
全系標配光電編碼器，有效提高產品使用壽命
全系標配USB Device&Host，LAN，HDMI接口
支持電池包供電，隨時隨地，測量不設限
支持在線版本升級功能

DHO4000系列技術指標綜述

DHO4000系列技術指標綜述
型號	DHO4204	DHO4404	DHO4804
模擬帶寬（50 Ω，-3 dB）	`200 MHz`	`400 MHz`	`800 MHz`
模擬帶寬（1 MΩ，-3 dB）	200 MHz	400 MHz	500 MHz
50 Ω下計算出的上升時間 (10%~90%，典型值)	≤1.75 ns	≤875 ps	≤437 ps
輸入通道數	4個模擬通道輸入，1個EXT通道輸入
采樣方式	實時采樣
最大模擬通道采樣率	4 GSa/s（單通道^[1]），2 GSa/s（半通道^[2]），1 GSa/s（全通道^[3]）
最大存儲深度	標配：250 Mpts（單通道^[1]），125 Mpts（半通道^[2]），62.5 Mpts（全通道^[3]）選配：500 Mpts（單通道^[1]），250 Mpts（半通道^[2]），125 Mpts（全通道^[3]）
最高波形捕獲率	50,000 wfms/s（向量模式，Vector Mode） 1,500,000 wfms/s（凝時獲取模式，UltraAcquire Mode）
垂直分辨率	`12 bit`
硬件實時波形錄制和回放	最高500,000幀
峰值檢測	捕獲最窄500 ps的毛刺
顯示屏尺寸和類型	`10.1`英寸多點觸摸電容屏
顯示分辨率	1280×800

訂貨信息

訂貨信息	訂貨號
主機型號
200 MHz，4 GSa/s，250 Mpts，4通道示波器主機	DHO4204
400 MHz，4 GSa/s，250 Mpts，4通道示波器主機	DHO4404
800 MHz，4 GSa/s，250 Mpts，4通道示波器主機	DHO4804
標配附件
符合所在國標準的電源線	— —
USB數據線	— —
DHO4204標配4套無源高阻探頭（350 MHz）	PVP2350
DHO4404/DHO4804標配4套無源高阻探頭（500 MHz）	RP3500A
帶寬升級選件
200 MHz到400 MHz升級選件	DHO4000-BWU2T4
200 MHz到800 MHz升級選件	DHO4000-BWU2T8
400 MHz到800 MHz升級選件	DHO4000-BWU4T8
存儲深度升級選件
500 Mpts存儲深度升級選件	DHO4000-RLU-05
協議解碼選件
CAN/CAN-FD/LIN總線觸發和分析選件	DHO4000-AUTOA
MIL-STD-1553總線觸發和分析選件	DHO4000-AEROA
FlexRay串行總線觸發和分析選件	DHO4000-FLEXA
I2S總線觸發和分析選件	DHO4000-AUDIOA
其他選件
電源分析選件	DHO4000-PWRA
電池包選件	DHO4000-BPACK

保修期

主機保修3年，不包括探頭和附件。

支持的RIGOL示波器探頭及附件

RIGOL無源探頭

型號	類型	描述
無源高阻探頭
PVP2150	無源高阻探頭	衰減比：10:1 / 1:1 1X帶寬：DC~35 MHz 10X帶寬：DC~150 MHz 示波器兼容性：`RIGOL`所有系列。
PVP2350	無源高阻探頭	衰減比：10:1 / 1:1 1X帶寬：DC~35 MHz 10X帶寬：DC~350 MHz 示波器兼容性：`RIGOL`所有系列。
PVP3150	無源高阻探頭	衰減比：10:1 / 1:1 1X帶寬：DC~20 MHz 10X帶寬：DC~150 MHz 示波器兼容性：`RIGOL`所有系列。
RP3500A	無源高阻探頭	衰減比：10:1 帶寬：DC~500 MHz 示波器兼容性：MSO/DS4000系列，DS6000系列，MSO/DS7000系列，MSO8000 系列 DHO4000/2000/1000系列和DS70000系列。
高壓?jiǎn)味颂筋^
RP1010H	高壓探頭	衰減比：1000:1 帶寬：DC~40 MHz DC：0~10 kV DC AC：脈沖≤20 kVp-p AC：正弦≤7 kV_rms 示波器兼容性：`RIGOL`所有系列。
RP1018H	高壓探頭	衰減比：1000:1 帶寬：DC~150 MHz DC+AC_Peak：18 kV CAT II AC_rms：12 kV CAT II 示波器兼容性：`RIGOL`所有系列。
RP1300H	高壓探頭	衰減比：1000:1 帶寬：DC~300 MHz CAT I 2000 V（DC+AC） CAT II 1500 V（DC+AC）示波器兼容性：`RIGOL`所有系列。
高壓差分探頭

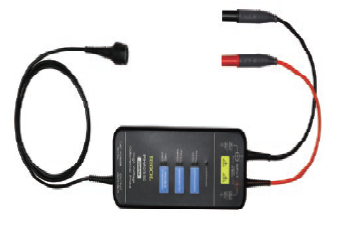

PHA0150	高壓差分探頭	帶寬：DC~ 70 MHz 最大電壓≤ 1500 Vpp 示波器兼容性：`RIGOL`所有系列。

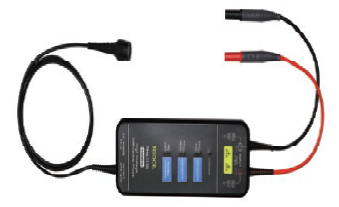

PHA1150	高壓差分探頭	帶寬：DC~ 100 MHz 最大電壓≤1500 Vpp 示波器兼容性：`RIGOL`所有系列。
PHA2150	高壓差分探頭	50X帶寬：DC~160 MHz 500X帶寬：DC~200 MHz 最大電壓≤1500 Vpp 示波器兼容性：`RIGOL`所有系列。
RP1025D	高壓差分探頭	帶寬：DC~25 MHz 最大電壓≤1400 Vpp（DC+AC 峰峰值）示波器兼容性：`RIGOL`所有系列。
RP1050D	高壓差分探頭	帶寬：DC~50 MHz 最大電壓≤7000 Vpp（DC+AC 峰峰值）示波器兼容性：`RIGOL`所有系列。
RP1100D	高壓差分探頭	帶寬：DC~100 MHz 最大電壓≤7000 Vpp（DC+AC 峰峰值）示波器兼容性：`RIGOL`所有系列。
低壓差分探頭

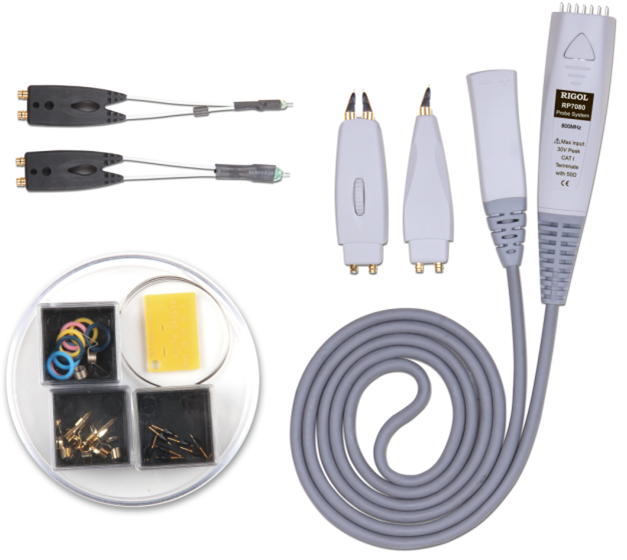

RP7080	低壓差分探頭	輸入動態范圍：±6.25 V 帶寬：DC~800 MHz 30 V峰值，CAT I 示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。

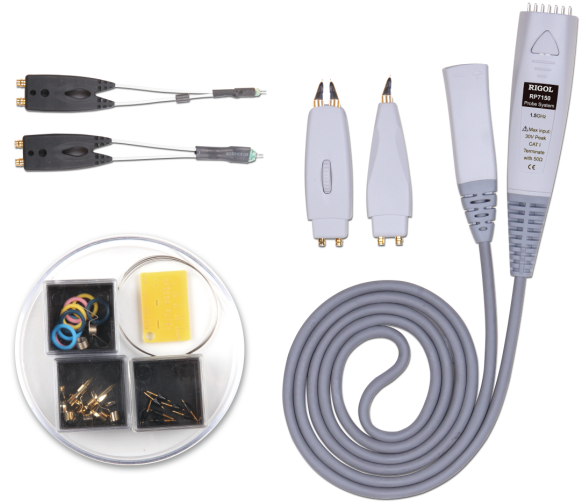

RP7150	低壓差分探頭	輸入動態范圍：±6.25 V 帶寬：DC~1.5 GHz 30 V峰值，CAT I 示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。

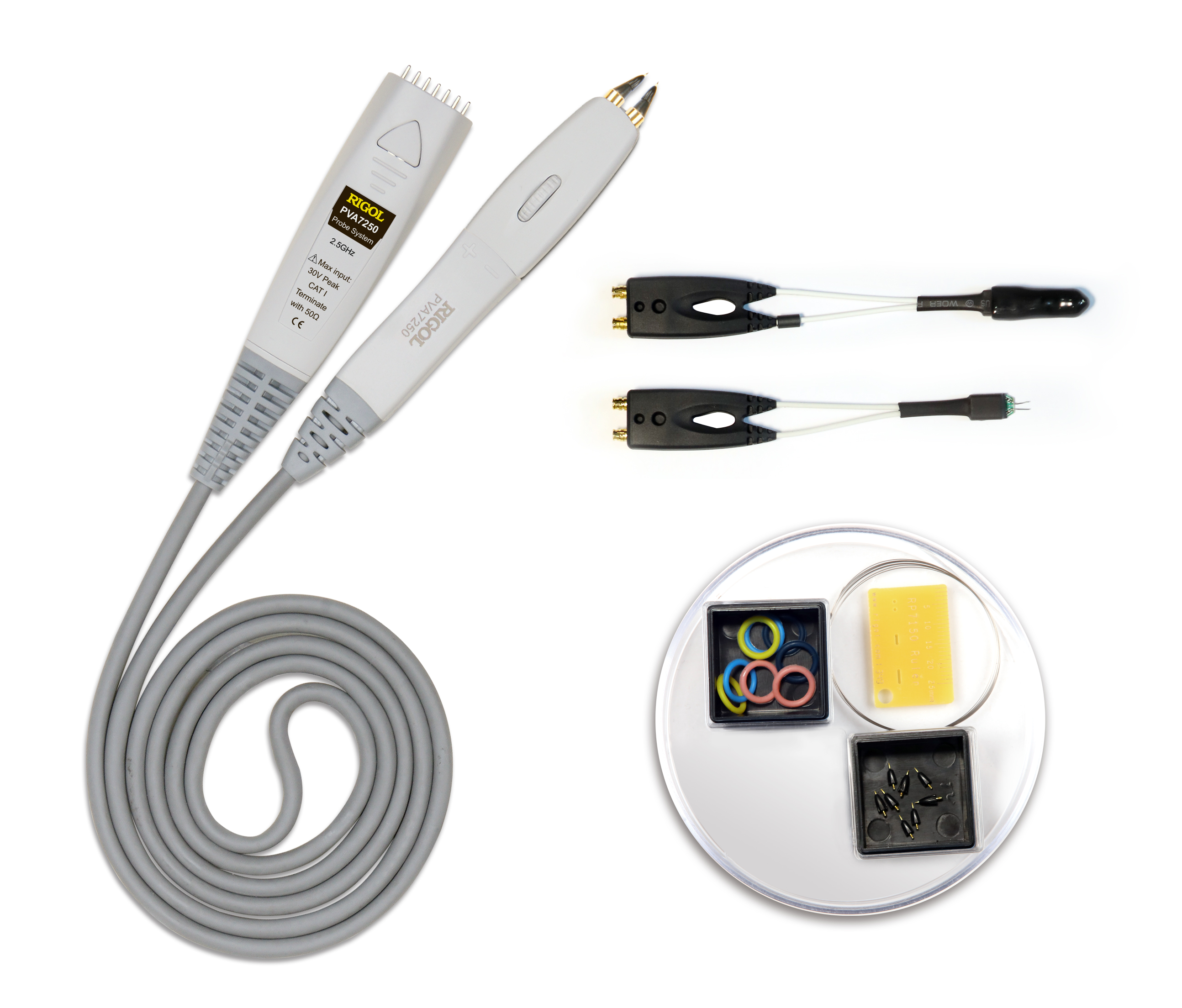

PVA7250	低壓差分探頭	輸入動態范圍：±2 V 帶寬：DC~2.5GHz 30 V峰值，CAT I 示波器兼容性：MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。
低壓?jiǎn)味颂筋^

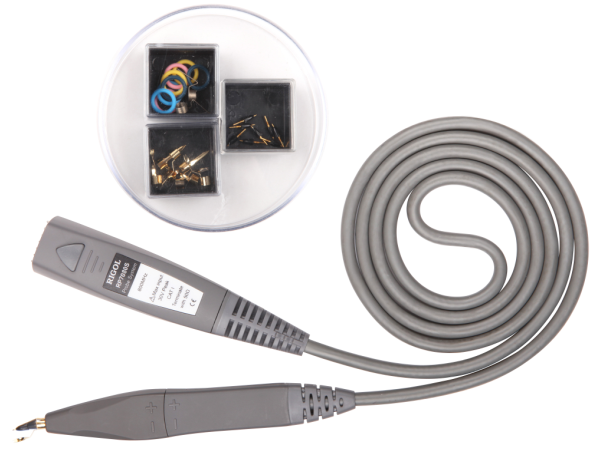

RP7080S	單端有源探頭	輸入動態范圍：±6.25 V 帶寬：DC~800 MHz 30 V峰值，CAT I 示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。

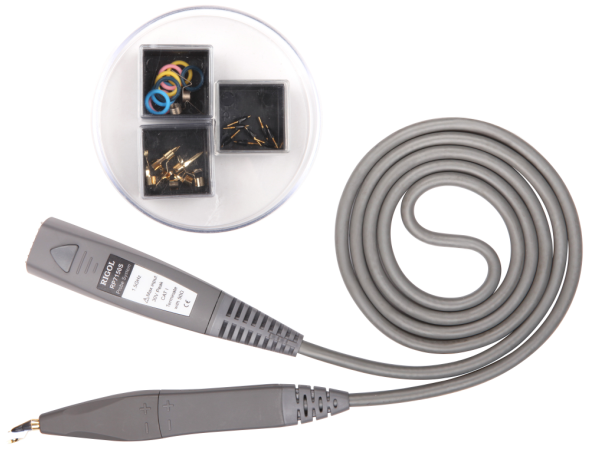

RP7150S	單端有源探頭	輸入動態范圍：±6.25 V 帶寬：DC~1.5 GHz 30 V峰值，CAT I 示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。
電流探頭
PCA1030	電流探頭	帶寬：DC~50 MHz(-3dB) 最大連續輸入范圍：30 A_rms 最大峰值電流值：50 A 峰值，非連續 示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。
PCA1150	電流探頭	帶寬：DC~10 MHz(-3dB) 最大連續輸入范圍：150 A 最大峰值電流值：300 A（非連續），500 A（脈寬≤30 μs）示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。
PCA2030	電流探頭	帶寬：DC~100 MHz(-3dB) 最大連續輸入范圍：30 A_rms 最大峰值電流值：50 A 峰值，非連續 示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。
PCA1500	電流探頭	帶寬：DC~2 MHz(-3dB) 最大連續輸入范圍：500 A_rms 最大峰值電流值：700 A 峰值，非連續 示波器兼容性：MSO/DS4000系列、DS6000系列、MSO/DS7000系列、MSO8000系列、DHO4000系列和DS70000系列。
RP1001C	電流探頭	帶寬：DC~300 kHz 最大輸入直流：±100 A 交流峰峰值：200 A 交流有效值：70 A 示波器兼容性：`RIGOL`所有系列。
RP1002C	電流探頭	帶寬：DC~1 MHz 最大輸入直流：±70 A 交流峰峰值：140 A 交流有效值：50 A 示波器兼容性：`RIGOL`所有系列。
RP1003C	電流探頭	帶寬：DC~50 MHz 最大輸入交流峰峰值：50 A（非連續）交流有效值：30 A 示波器兼容性：`RIGOL`所有系列。必須訂購RP1000P探頭電源。
RP1004C	電流探頭	帶寬：DC~100 MHz 最大輸入交流峰峰值：50 A（非連續）交流有效值：30 A 示波器兼容性：`RIGOL`所有系列。必須訂購RP1000P探頭電源。
RP1005C	電流探頭	帶寬：DC~10 MHz 最大輸入交流峰峰值：300 A（非連續），500 A（@脈寬≤30 μs）交流有效值：150 A 示波器兼容性：`RIGOL`所有系列。必須訂購RP1000P探頭電源。
RP1006C	電流探頭	帶寬：DC~2 MHz 最大輸入交流峰峰值：700 A 峰值，非連續 交流有效值：500 A 示波器兼容性：`RIGOL`所有系列。必須訂購RP1000P探頭電源。

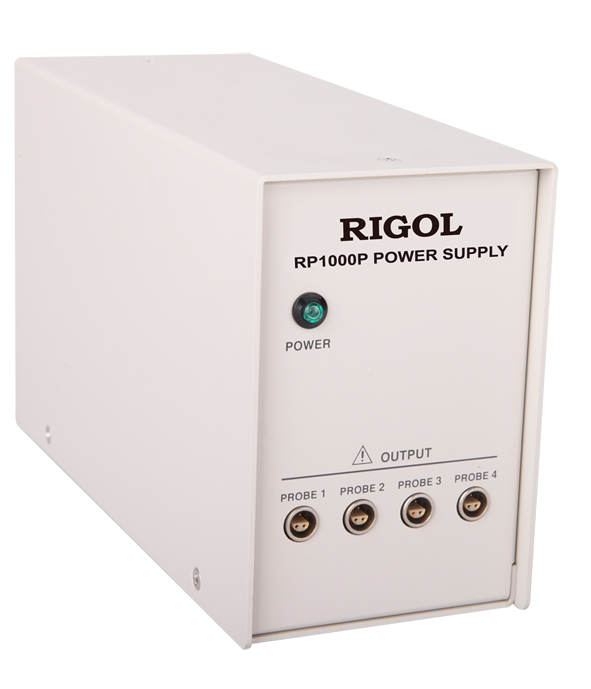

RP1000P	4CH電源	為RP1003C、RP1004C、RP1005C、RP1006C供電的探頭電源，可支持4路供電。
