產品綜述
SDS6000 Pro 系列高分辨率數字示波器，具有最高 12-bit 垂直分辨率、優秀的本底噪聲性能和垂直測量精度，能滿足更高精度的測量需求。
SDS6000 Pro的最大帶寬 2GHz，采樣率最高10 GSa/s，
具備 4個模擬通道和 16個數字通道，
存儲深度可達500 Mpts/通道。
SDS6000 Pro采用的 SPO技術，波形捕獲率高達 750000 幀/秒，具有 256 級輝度等級及色溫顯示；
創新的數字觸發系統，觸發靈敏度高，觸發抖動?。?br/>支持豐富的智能觸發、 串行總線觸發和解碼；
支持歷史（History）模式、分段采集 （Sequence）、模板測試、搜索、導航、波形直方圖、波特圖、 電源分析、眼圖和抖動分析等高級分析模式；
具備豐富的測量和 數學運算功能。
SDS6000Pro采用了12.1 英寸電容式觸摸屏，支持多種手勢實現對波形和菜單的常用操作，結合前面板的多個一鍵操作按鍵，極大地優化了操作示波器的效率，提升了用戶體驗。

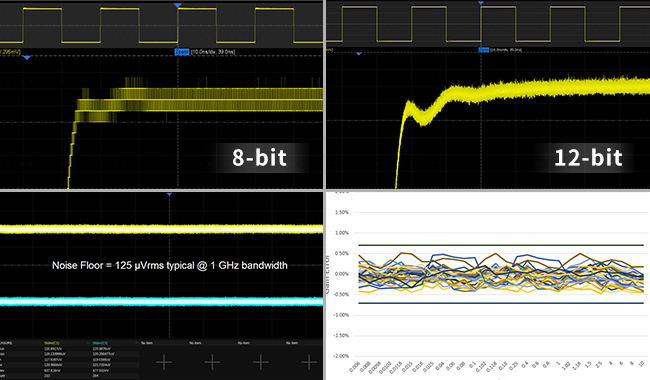

高分辨率示波器，滿足更高精度的測試需求
· 12-bit高分辨率ADC采樣，更好地呈現波形細節；
· 優秀的本底噪聲，在2GHz全帶寬下的底噪值僅為153 μVrms，讓12-bit ADC充分發揮性能；
· 典型值±0.5%的直流增益精度
規格參數帶寬 350 MHz 、500 MHz 、1 GHz、2 GHz 實時采樣率 5 GSa/s、10 GSa/s（2 GHz帶寬型號） 通道數 4 + EXT 存儲深度 250 Mpts/CH、500 Mpts/CH（2 GHz帶寬型號） 最高波形捕獲率 750,000 wfm/s（Sequence模式） 接口 USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL） 測量 超過50種參數測量，并支持直方圖和趨勢圖統計 數據分析和數據處理工具 搜索、導航、歷史、模板測試、數字萬用表、波特圖、電源分析（選配）、波形直方圖、計數器、抖動和眼圖分析（選配） 屏幕 12.1 英寸電容式觸摸顯示屏，分辨率1280*800 觸發類型 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、第N邊沿、延遲、建立/保持時間、串行觸發 串行觸發和解碼（標配） I2C, SPI, UART, CAN, LIN 串行觸發和解碼（選配） CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester 數字通道（選件） 16 路，500 MSa/s采樣率, 12.5 Mpts/ch存儲深度；
16 路，1 GSa/s采樣率, 50 Mpts/ch存儲深度（2 GHz帶寬型號）信號發生器（選件） 外置單通道隔離，最高輸出頻率25 MHz，采樣率125 MSa/s，波形長度16 kpts 標配探頭 SP3050A，500 MHz，每通道 1 套（SDS6104 Pro和SDS6054 Pro）
