N2600系列數字源表是NGI專門針對要求緊密結合源和測量的測試場景而研發的國產化源表。該系列產品集5臺儀器（電壓源、電流源、IVR測量）功能于一體，能輸出超高精度的電壓源和電流源并提供測量功能，測量分辨率達6位半；N2600系列產品內置多種功能軟件，具備電源輸出精度高、響應速度快、信號純凈、紋波噪聲低等優點，可廣泛適用于通信、半導體、計算機、汽車和醫療行業的組件、模塊等產品的特性分析和生產測試場景。

產品特點

      ■  集5臺儀器功能于一體（電壓源、電流源、IVR測量）

      ■  測量范圍廣，200V至1μV、1A至10pA、200MΩ至10μΩ

      ■  支持更高電壓、更大電流、脈沖電流定制
      ■  最大采樣速率100ksps

      ■  源和阱（4象限）工作
      ■  基本精度可達100μV、600 pA、300μΩ
      ■  支持2線、 4線和6線制電阻測量
      ■  支持SCPI協議，兼容原用SMU指令（例如2400）

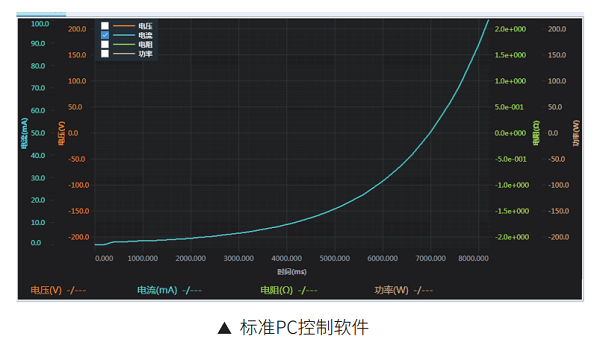

      ■  免費提供標準PC控制軟件
      ■  支持線性階梯掃描、對數階梯掃描模式

      ■  標準LAN、RS232 通信接口
      ■  4.3英寸高清LCD屏，操作界面簡潔大方，方便易用

      ■  2U/ ?19英寸體積機箱，輕量化、便攜式設計

      ■  前置USB口，支持U盤快速截屏

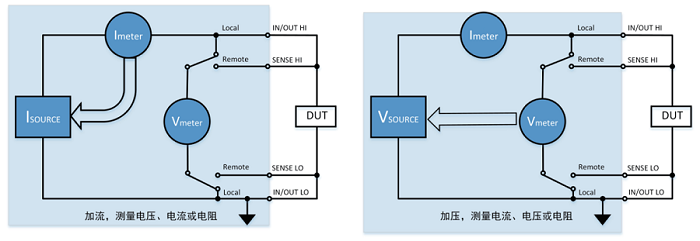

I-V特性分析

       通常對被測物進行I-V特性分析需要使用高靈敏電流表、電壓表、電壓源和電流源，對這些必備儀器分別進行編程、同步、連接、測量和分析，過程既復雜又耗時，還需占用過多測試臺空間。

       N2600系列可極大地簡化測試流程，縮小機架空間。且各型號數字源表均提供4象限工作，工作在第1和第3象限時，作為電源向負載輸出功率；工作在第2和第4象限時，作為阱（負載）吸收能量。在源或阱模式下都能測量電壓、電流和電阻，是材料研究、電子器件、半導體等被測物進行I-V特性分析的理想選擇。

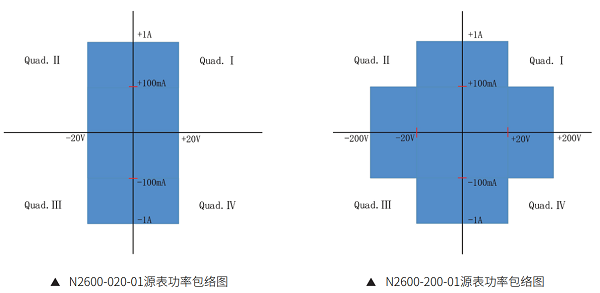

功率包絡圖

       與傳統矩陣電源不同，N2600系列源表在同等功率下，客戶可根據實際需求，選擇大電壓小電流或小電壓大電流輸出。選擇不同的量程，N2600系列源表的源/阱極限也有區別。

       N2600-020-01源/阱極限：±21V@±1.05A

       N2600-200-01源/阱極限：±21V@±1.05A  ±210V@±105mA

線性掃描和對數掃描

       N2600系列集成線性掃描、對數掃描模式，掃描方案通過設定函數關系及保護點后自動運行，極大加快了測試效率。

       兩種基本掃描波形可設置為單事件或連續工作，非常適用于I/V、I/R、V/L和V/R特性分析。

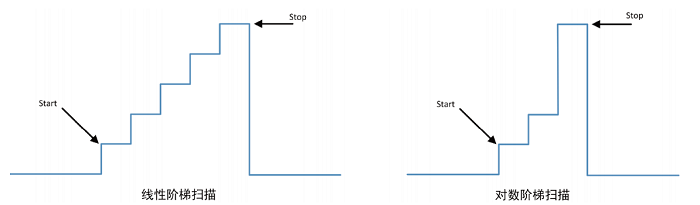

       -線性階梯掃描：從起始電壓到終止電壓使用相等的線性步長的掃描

       -對數階梯掃描：從起始電壓到終止電壓使用單位自變量的變化率為對數的掃描

2/4/6線制電阻測量

       高精度數字萬用表支持多種方式測量電阻，不同的測量方法會影響測量精度。N2600系列數字源表集成高精度數字萬

       用表測量功能，不僅支持高精度電壓、電流測量，還支持2/4/6線制電阻測量，適用于多種測試場景。

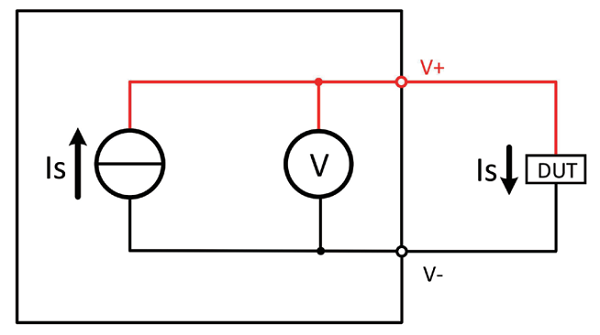

       2線制電阻測量：2線制電阻測量適用于測試引線的電阻遠遠小于被測電阻的測試場景，不考慮測試引線帶來的壓降損耗。

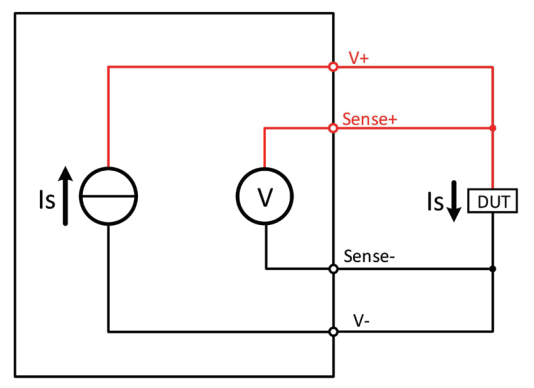

       4線制電阻測量：4線制電阻測量適用于測量低阻值電阻，N2600系列數字源表具備自動校正功能，能夠消除引線影響。

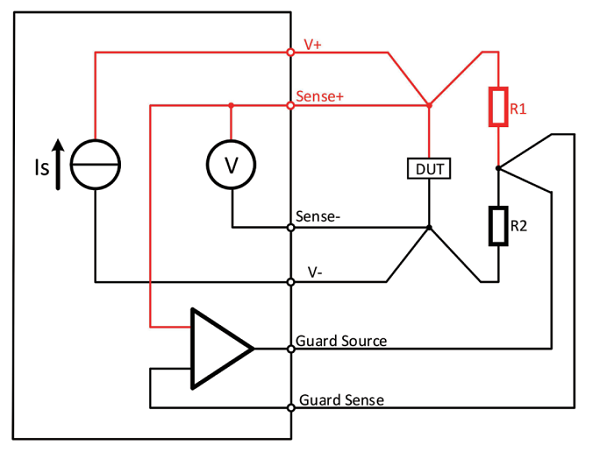

       6線制電阻測量：當測量的電阻與其他電阻并聯時，其他電阻會分流，影響測試。N2600系列數字源表使用6線制電阻測量可實現電阻器在PCB板原位上進行測量。

自動化以提高生產測試效率
       N2600系列數字源表能在提供超高精度電壓源和電流源的同時進行高精度測量，無需更改連接或使用其他設備，極大地提高了生產測試效率。同時為滿足生產應用所需的吞吐率要求，數字源表具有許多內建功能，能運行復雜的測試序列，無需速度較低的計算機控制或GPIB通信。

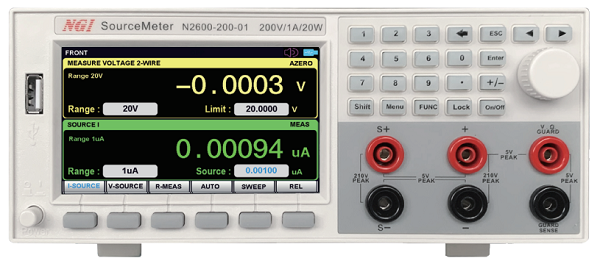

大尺寸LCD高清顯示屏

       N2600系列數字源表配有4.3英寸LCD高清顯示屏，相比傳統VFD顯示板，LCD高清液晶顯示屏具有耗電量低、體積小、輻射低等優點，結合專業化界面設計，操作簡單，測量內容顯示更加直觀、全面。

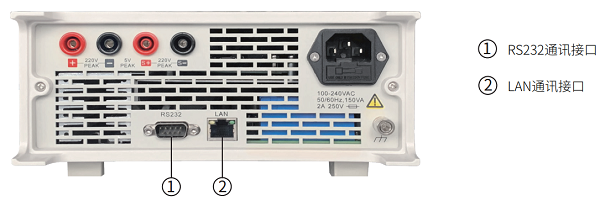

遠程控制，便于系統集成
