概述

53100A相位噪聲分析儀可以測量高性能RF信號源的幅度、相位和頻率穩定性。測試頻率范圍為1MHz到200MHz。53100A可以告訴您關于您被測設備的任何穩定性特性，時間刻度范圍可以從飛秒到天。無論是單獨使用還是集成到自動化測試系統中，小巧的外形和業界領先的測量速度使得51300A可以適用于大多數應用。

繼承并擴展了3120A和51XXA系列儀器的優點，53100A可以以更低的成本來快速精確地測量SSB單邊帶相位噪聲和ADEV阿倫反差。得益于改進地設計和制造工藝進步，53100A在可靠性和性能上有了巨大地提升。

特點

信號輸入和參考輸入，頻率范圍1MHz到200MHz

沒有相位鎖定和不需要測量校準

單或雙參考振蕩器輸入允許互相關測量

TSC 51XXA命令和數據流仿真功能減少了重寫現有測試腳本的負擔

直觀的圖形界面使用戶能夠快速開始測量

測量

亞皮秒精度相位和頻率差的實時帶狀圖

絕對頻率計數精度每秒鐘13位以上，最高17位

ADEV典型值<5E-14（1秒）

可以測量MDEV、HDEV、TDEV

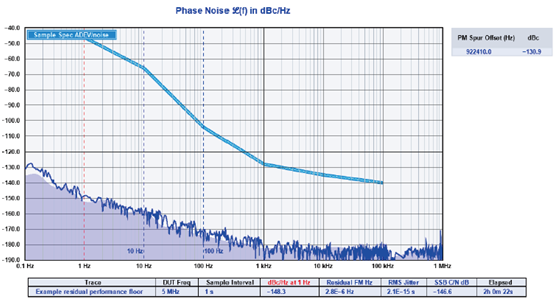

相位噪聲和幅度噪聲偏移范圍為0.001Hz到1MHz，水平典型小于-175dBc/Hz（10MHz載波）

時間抖動、殘余FM調頻和SSB載波/噪聲比率

在Windows系統上使用高性能的基于電腦的DSP技術，所有這些測量都可以同時進行。您可以查看、保存、比較、打印和導出各種格式數據，包括TSC 51XXA兼容的。測量精度取決于用戶提供的外部參考源，參考源頻率為1MHz到200MHz，儀器本身不需要校準。

規格（25℃環境），除非備注其他溫度

性能

相位噪聲規格

偏移頻率范圍：0.001Hz到1MHz

系統噪聲平面

電氣特性

輸入信號電平：-5到+15dBm

輸入阻抗：50歐姆

機械和環境規格

尺寸：13.5×8.5×3.6（344×215×91毫米）

功率：小于20瓦（90到264VAC）

操作溫度：+15℃到35℃

存儲溫度：-20℃到50℃

重量：3.2kg（7英鎊）

平均故障間隔時間：90000小時（在25℃）

符合：RoHS，CE，F(xiàn)CC

包含附件

USB2.0線纜，A(公)/B(公)

電源線

2個N(公)/BNC(母)同軸適配器

5個SMA(公)/SMA(公)同軸跳帽，1英寸（25.4毫米）

前面板

N(公)RF連接頭：2個，連接被測信號和參考信號

SMA(母)RF連接頭：4個，多通道擴展

LED：儀器狀態指示

后面板

USB-B連接：電腦連接

SMA(母)RF連接頭：3個，保留以備進一步使用

直流輸入插座(2.1毫米)：使用外部15V電源供電時用

訂購信息

 軟件

53100A軟件隨產品一起郵寄。在軟件里可以設置各種測量配置/速度，更改顯示設置，導入導出數據，運行腳本，設置通過/失敗掩膜曲線等等。
