簡介
R&S?NGU源測量單元 (SMU) 具備高精度和快速負載恢復時間，非常適用于嚴苛應用。特殊的電流表設計可用于同時精確測量從納安到安培的耗用電流，無需進行多次測量。借助快速恢復功能，儀器能夠應對快速負載變化，例如移動通信設備從睡眠模式切換為發射模式時。高速數據采集功能支持以 2 μs 分辨率檢測每個細節。R&S?NGU源測量單元采用雙象限或四象限架構，可以用作源端和吸收端以模擬電池和負載。

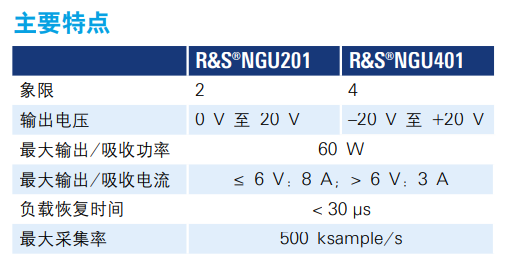

雙象限 R&S?NGU201 和四象限 R&S?NGU401 可分別提供高達 60 W 的輸出功率和吸收功率。通道采用浮地、電位隔離以及過載和短路保護。
R&S?NGU 源測量單元支持六種電流測量范圍，測量電壓、電流和功率時分辨率可達 6?? 位，非常適用于測量功耗極低、工作電流以安培計的設備的特性。采用反饋放大器技術的電流表能夠提高精度，并將靈敏度提升到納安范圍。

采集率高達500000 samples/s，即使是快速電壓或電流變化也能迅速捕獲。 即使在嚴苛的負載變化情況下，儀器也能實現不到30 μs的快速負載恢復時間和最小過沖。

輸出級采用線性設計，因此 R&S?NGU源測量單元能夠用作源端和吸收端，且具有最小殘余紋波和噪聲。

雙象限 R&S?NGU201 源測量單元是無線通信測試儀器系列的新產品，主要用于為低功耗藍牙設備 (Bluetooth? LE) 等睡眠電流極低的被測設備供電。

儀器的輸出阻抗可調，并且能夠快速調節阻抗，非常適用于給使用電池的設備供電。可選的電池模擬功能提供相應測試條件以模擬實際的電池使用情況。儀器具備可選的電壓表輸入，因此在很多應用中無需額外使用數字萬用表。

四象限 R&S?NGU401 源測量單元是專業的半導體測試設 備，可用于涉及許多不同行業和被測設備的通用應用。儀器可用作雙極電源或雙極電子負載。例如，借助調制輸入端以連接任意發生器，儀器還可用作交流電源。
