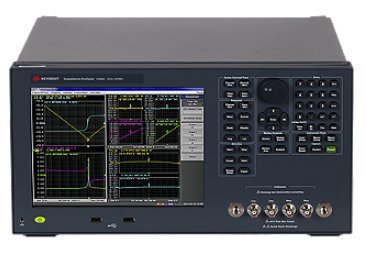

E4990A 阻抗分析儀具有 20 Hz 至 120 MHz 的頻率范圍，可在寬阻抗范圍內提供出色的 0 045%（典型值）基本精度，并且內置 40 V 直流偏置源。等效電路分析功能支持 7 種不同的多參數模型，可幫助您仿真元器件的等效參數值。
主要特點
5 種頻率選件；20 Hz 至 10/20/30/50/120 MHz，可升級±0.08%（±0.045% 典型值）基本阻抗測量精度
25 m? 至 40 M? 寬阻抗測量范圍（10% 測量精度范圍）
測量參數：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、復數 Z、復數 Y、Vac、Iac、Vdc、Idc
內置直流偏置源：0 V 至 ±40 V，0 A 至 ±100 mA
加快測量速度選件（選件 001。僅適用于 10M/20M/30M/50M 選件）
10.4 英寸彩色 LCD 觸摸屏可顯示 4 個通道和 4 條跡線
數據分析功能：等效電路分析、極限線測試
技術參數
測量參數 阻抗參數： |Z|、θz、|Y|、θy、Cp、Cs、Lp、Ls、Rp、Rs、D、Q、R、X、G、B、復數 Z、復數 Y 電平監測 Vac、Iac、Vdc、Idc 測量端子 配置四端子對配置 連接器類型 四個 BNC ( 陰頭 ) 連接器。 選件 120: 利用 Keysight 42942A 端接適配器 (7 毫米端口 ) 或 42941A 阻抗探頭 (SMA ( 陰頭 ) 端口 ) 可轉換為單端口端子。信號源特征 頻率 范圍20 Hz 至 120 MHz ( 選件 120)
20 Hz 至 50 MHz ( 選件 050)
20 Hz 至 30 MHz ( 選件 030)
20 Hz 至 20 MHz ( 選件 020)
20 Hz 至 10 MHz ( 選件 010) 分辨率1 mHz精度 不使用選件 1E5 7 ppm ± 1 mHz 7 ppm ± 1 mHz ( 在 5 至 40°C 溫度范圍內 , 典型值 ) 使用選件 1E5 1 ppm ± 1 mHz ( 在 5 至 40°C 溫度范圍內 )穩定度 使用選件 1E5 ±0.5 ppm ( 在 5 至 40°C 溫度范圍內 , 典型值 ) ±0.5 ppm/ 年 ( 典型值 )
