概述

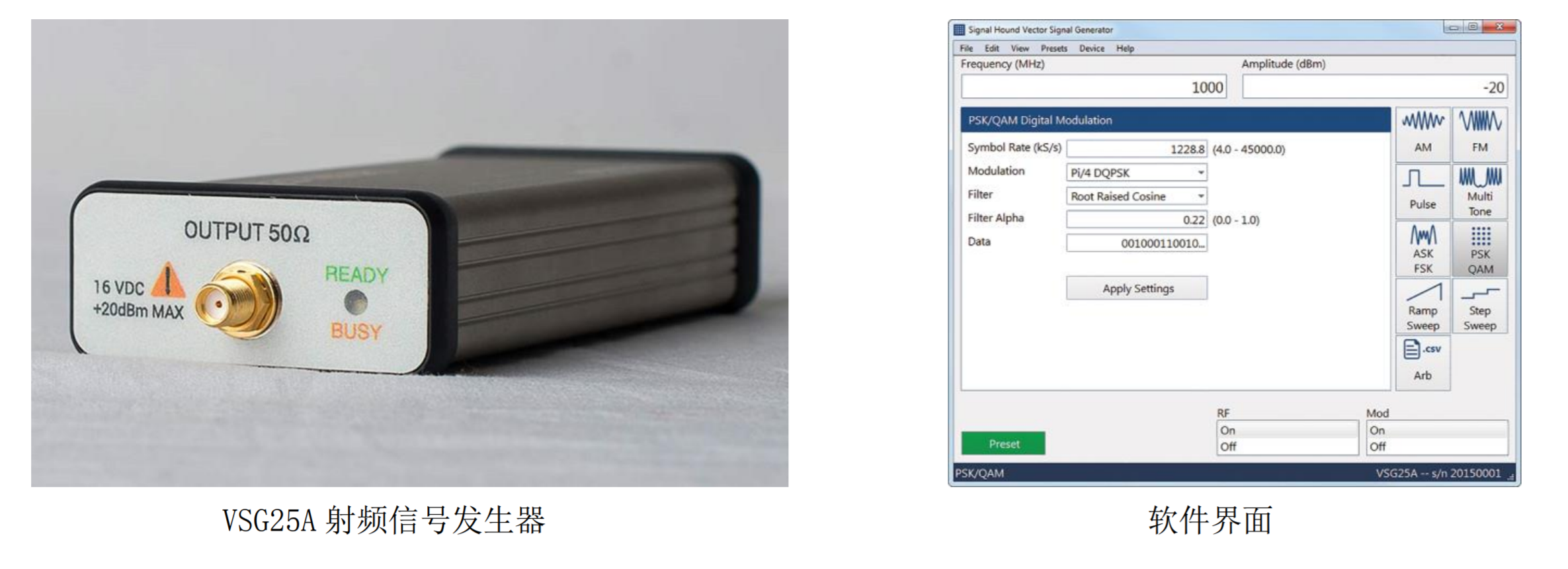

VSG25A 是一款具有超高性價的 USB 式矢量信號發生器，它的功能可以媲美常規全尺寸射頻矢量信號發生器的基本功能。

采用便攜式設計，USB 直接供電；即使在無電源的戶外環境中 USB 供電也輕松應對。VSG25A 可以產生多種不同調制方式的射頻信號，以滿足不同測試功能，頻率范圍高至 2.5G，輕松應對汽車電子不同調制方式信號。

VSG25A 射頻信號發生器的硬件具有 12 位 I/Q 基帶任意波發生器，頻率范圍 54KHz 到 180MHz 內任意可調；包含一 個 4096×16 位模式的內置或自定義調制。

頻率范圍        100MHz到2.5GHz（頻率下限最低可至80MHz）

調制帶寬        100MHz，頻率分辨率<1Hz

幅度               連續波絕對幅度精度：-40到+10dBm，±1.5dB

脈沖調制         6ns到25ms，開關比典型值60dB，內置各種數字調制

工作溫度         標準工作溫度：18°C -28°C（校準）

                       可工作的溫度：0°C -50°C（未校準）

供電方式         USB直接供電

API支持Windows和Linux二次開發

The included software automatically generates:

• CW: 100 MHz to 2.5 GHz, -40 dBm to +10 dBm
• Unspecified operation down to 80 MHz, or -70 dBm to +13 dBm
• AM / FM: 30 Hz to 40 MHz modulation rates, sine, triangle, square, ramp
• Pulse: 6 ns to 25 ms width, 12 ns to 1 second period
• Multi-tone: Up to 1023 tones with optional center notch
• Use random phase + notch for Noise Power Ratio testing
• Use parabolic phase for best signal / noise
• PSK: BPSK, DBPSK, QPSK, OQPSK, DQPSK, π/4 DQPSK, 8-PSK, D8PSK, 16-PSK
• 4k to 45M symbols per second
• Optional raised cosine, root raised cosine filtering
• Up to 512 symbols, streamed continuously in a loop
• Binary symbol editor features 1-click insertion of PN7 / PN9 sequences
• QAM: QAM-16, QAM-64, QAM-256 (same features as PSK)
• ASK / FSK: 4k to 45M symbols per second
• Optional Gaussian filtering
• Up to 512 symbols, streamed continuously in a loop
• Sweep
• Arbitrary Custom Modulation
• Load a CSV file with I and Q values, specify center frequency, amplitude, pattern length (up to 2048), pattern period (up to 65535), and clock rate.

應用

• 生產線自動化測試系統

• 高校科研教育實驗

• 企業科研

• 通信行業（手機、藍牙、WiFi…）

• 戶外現場試驗

• 教學/維修

• EMI騷擾源
