產品綜述

SDG6000X系列雙通道脈沖 / 任意波形發生器，最大帶寬 500MHz，具備 2.4GSa/s 采樣率和16bit 垂直分辨率的優異采樣系統指標，在傳統的DDS 技術基礎上，采用了創新的 TrueArb 和 EasyPulse 技術，克服了 DDS 技術的先天缺陷， 能夠為用戶提供高保真、低抖動的高速任意波和脈沖信號。 此外，SDG6000X還具備噪聲發生、IQ 信號發生、PRBS 碼型發生和各種復雜信號生成的能力，是一款高端多功能波形生成設備，能滿足更廣泛的應用需求。

主要特性

• 等性能雙通道，最大輸出頻率500 MHz
• 2.4 GSa/s采樣率，16 bit 垂直分辨率
• 脈沖信號最大頻率150 MHz；上升/下降時間可調，最快可達1 ns
• 逐點輸出任意波，波形長度2~20 Mpts
• 可作為 IQ 信號發生器（選件）
• 可作為 PRBS 信號發生器

• 可作為噪聲信號發生器


特性與優點
雙通道， 最大輸出頻率 500MHz， 最大輸出幅度 20Vpp，在 80dB 的動態范圍內提供高保真的信號
優異的采樣系統指標：2.4GSa/s 采樣率和 16-bit 垂直分辨率，最大限度地在時間和幅度上還原波形細節

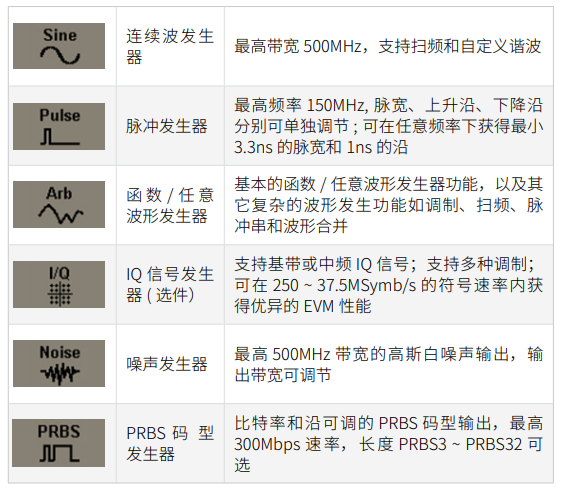

兼具多種信號發生功能，適應廣泛的應用需求

Sweep 功能與 Burst 功能
諧波輸出功能
雙通道波形合并功能
通道間耦合、復制和跟蹤功能
196 種內建任意波
硬件頻率計功能
豐富的通信接口： 標配 USB Host, USB Device（USBTMC）, LAN（VXI-11, Socket, Telnet），選配 GPIB
4.3 英寸 TFT-LCD 觸摸顯示屏，方便用戶操作

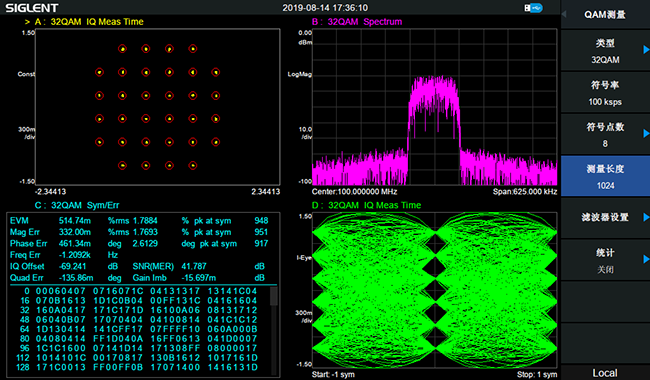

矢量信號源

SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等調制類型的IQ 信號。 可以作為基帶源，或直接產生正交調制后的中頻信號。

· 載波頻率可達500 MHz

· 符號率最大37.5 MSymb/s

· 配套的 EasyIQ 上位機軟件可生成多種 IQ 調制類型
