● PID控制(GX90UT PID控制模塊)
| 型號 | GP20 | GP10 |
| 結構 | 便攜型 | 便攜型 |
| 顯示器 | 12.1 英寸TFT彩色LCD(800×600 像素) | 5.7 英寸TFT彩色LCD(640×480 像素) |
| 觸摸屏 | 4 線電阻屏、2 點觸屏檢測 | |
| 模塊的最大連接數 | 10 | 3 |
| 模擬輸入通道 | 標準型: 100、大存儲型: 450(帶擴展單元) | 標準型: 30、大存儲型: 100(帶擴展單元) |
| 運算通道數 | GP20-1: 100, GP20-2: 200 | 50 |
| 通信通道數 | 標準型: 300、大存儲型: 500 | 50 |
| 內存(閃存) | 標準型: 500MB、大存儲型: 1.2GB | 500MB |
| 外部存儲介質 | SD存儲卡(最大32GB)(格式: FAT32或FAT16)、出廠標配1GB USB接口(/UH選件): 兼容USB 2.0標準(外部存儲介質: USB閃存)(鍵盤/鼠標: 兼容HID Class Ver. 1.1標準) | |
| 通信功能 | 以太網(10BASE-T/100BASE-TX)、兼容IEEE802.3標準(以太網幀格式: DIX) 連接圖: 級聯，最多4級(10BASE-T)，最多2級(100BASE-TX)，分區長度: 最長100米 郵件通知功能(E-mail客戶端)、FTP客戶端功能、FTP服務器功能、Web服務器功能、SNTP客戶端功能、SNTP服務器功能、DHCP客戶端功能。Modbus/TCP(客戶端功能*/服務器功能) *需要/MC選件。 | |
| 選件 串行通信(/C2: RS-232、/C3: RS-422或RS-485)、Modbus/RTU(主機功能/從機功能)EtherNet/IP通信(PLC通信協議)(/E1)、WT通信(/E2)、OPC-UA服務器(/E3)、SLMP通信(Mitsubishi PLC)(/E4) | ||
| 其他功能 | 安全功能: 鎖鍵功能、登錄功能；時鐘功能: 帶日歷功能；精度: ±5ppm(0~50℃)；LCD屏保功能 | |
| 額定電源電壓 | 100~240VAC(電壓允許范圍: 90~132VAC、180~264VAC) 12VDC(電壓允許范圍: 10 ~ 20VDC，僅限于GP10，供電電源代碼為“2”。) | |
| 額定電源頻率 | 50/60Hz | |
| 功耗 | 最大90VA(100VAC)、最大110VA(240VAC) | 最大45VA(100VAC)、最大60VA(240VAC) |
| 絕緣電阻 | 在以太網端口、RS-422/485、各絕緣端子和地之間: _20MΩ(500VDC時) | |
| 耐電壓 | 在電源接口與地之間: 3000VAC(50/60Hz)/1分鐘 | |
| 外部尺寸 | 288 × 318 × 197 (mm) | 144 × 168 × 197 (mm) |
| 重量(僅主機) | 約5.4kg | 約1.9kg |
模塊選擇
| 型號 | 產品名稱 | 測量/應用 | 通道數 |
| GX90XA-10-U2 | 模擬輸入模塊 | DC 電壓、熱電偶、RTD（熱電阻）、接點(半導體繼電器掃描型) | 10 |
| GX90XA-10-L1 | DC 電壓、熱電偶、接點(低耐壓型) | 10 | |
| GX90XA-10-T1 | DC 電壓、熱電偶、接點(電磁繼電器掃描型) | 10 | |
| GX90XA-10-C1 | DC 電流(mA) | 10 | |
| GX90XD | 數字輸入模塊 | 遠程控制輸入、操作記錄或脈沖輸入 | 16 |
| GX90YD | 數字輸出模塊 | 報警輸出 | 6 |

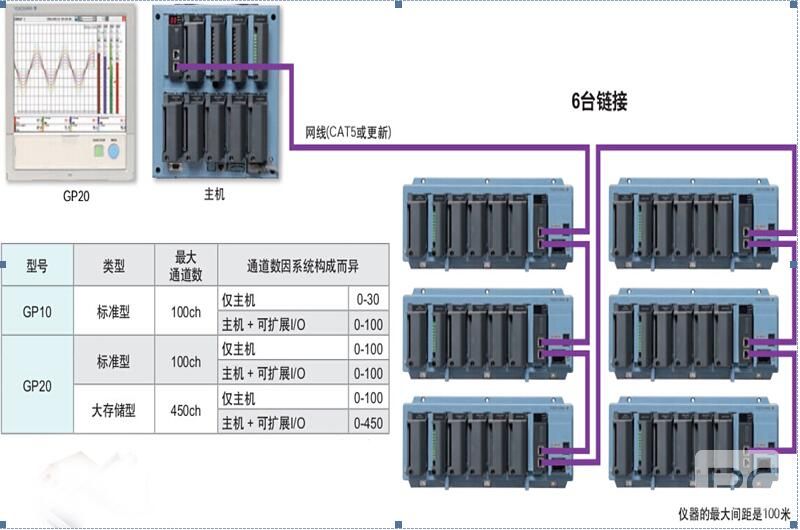

模塊組網示意圖
