簡介

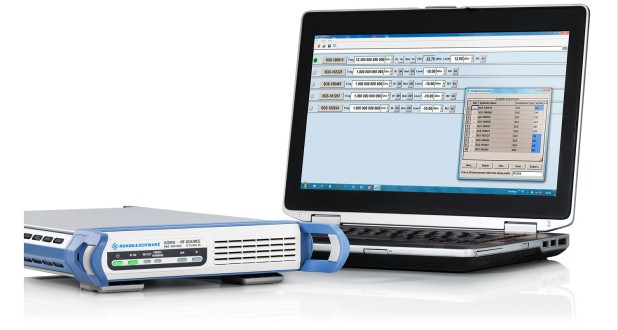

R&S?SGS100A 是一種可滿足自動化測試系統要求的射頻源。它可用作 CW 源，也可作為帶集成式 I/Q 調制器的矢量信號發生器。作為矢量信號發生器時，頻率最高為 12.75 GHz，可以生成必要的數字信號。用作 CW 源時，可作為靈活本振，也可根據移動無線電標準用于干擾測試。
主要特點
市面上尺寸較小的全集成式矢量信號發生器，采用節省空間的設計，方便系統集成
通過 PCIe 接口快速設置頻率及電平（設置時間典型值為 280 μs），可實現高吞吐量
緊湊型設計，具有卓越的射頻性能
最大輸出電平典型值為 +22 dBm，可補償裝置中的損耗
支持 CW 和 I/Q 模式的閉環 ALC，實現更好的電平可重復性
最高 12.75 GHz 的高輸出頻率，實現廣泛的適用性
無磨損的電子衰減器，實現高度可靠性
低初始成本以及低擁有成本，具有成本效益
規格
| 頻率 | ||
| 頻率范圍 | 帶 R&S?SGS-B106 選件 | 1 MHz 至 6 GHz |
| 帶 R&S?SGS-B106 以及 R&S?SGS-B112 選件 | 1 MHz 至 12.75 GHz | |
| 帶 R&S?SGS-B106V 選件 | 80 MHz 至 6 GHz（I/Q 模式） 1 MHz 至 6 GHz（CW 模式） | |
| 帶 R&S?SGS-B106V 以及 R&S?SGS-B112V 選件 | 80 MHz 至 12.75 GHz（I/Q 模式） 1 MHz 至 12.75 GHz（CW 模式） | |
| 設置時間 | 具有 PCIe 遠程控制 | < 500 μs |
| 針對外部參考的輸入頻率 | 10 MHz、13 MHz、100 MHz、1000 MHz | |
| 電平 | ||
| 指定電平范圍 | –10 dBm 至 +15 dBm (PEP) 1) | |
| 帶 R&S?SGS-B26 選件 | –120 dBm 至 +15 dBm (PEP) 1) | |
| 電平誤差 | 設置特點：自動；溫度范圍介于 +18°C 至 +33°C | |
| 1 MHz ≤ f ≤ 3 GHz | < 0.5 dB | |
| 3 GHz < f ≤ 12.75 GHz | < 0.9 dB | |
| 輸出阻抗 VSWR（在 50 Ω 系統中） | 在整個頻率范圍內， 設置特點：自動 | < 2.0 |
| 在整個頻率范圍內， 帶 R&S?SGS-B26 選件 | < 1.8 | |
| 設置時間 | 具有 PCIe 遠程控制， 設置特點：自動 | < 500 μs |
| 頻譜純度 | ||
| 諧波 | 電平 ≤ 8 dBm，CW，I/Q 寬帶“關” | < –30 dBc |
| 非諧波 | 電平 > –10 dBm 2)，載波偏移 > 10 kHz，f ≤ 1.5 GHz | < –76 dBc |
| 次諧波 | 電平 > –10 dBm 2)，f ≤ | < –76 dBc |
| 寬帶噪聲 | 1 MHz ≤ f ≤ 6 GHz 和 10 MHz 載波偏移，6 GHz < f ≤ 12.75 GHz 和 30 MHz 載波偏移，自動模式，電平 > 5 dBm，1 Hz 測量帶寬，CW | < –145 dBc |
| SSB 相位噪聲 | 20 kHz 載波偏移，1 Hz 測量帶寬 | |
| f = 1 GHz | < –126 dBc，–130 dBc（典型值） | |
| f = 10 GHz | < –106 dBc，–110 dBc（典型值） | |
| I/Q 調制 | ||
| I/Q 調制器帶寬（射頻） | 100 MHz < f ≤ 2.5 GHz，I/Q 寬帶 | 40% 的載波頻率 |
| 2.5 GHz < f ≤ 6 GHz，I/Q 寬帶 | 1 GHz | |
| 誤差矢量 | 使用 16QAM 測量，濾波器根升余弦 α = 0.5，10 kHz 符號率 | |
| f > 80 MHz，RMS | < (0.4% + 0.2% × f/GHz) | |
| ACLR | WCDMA 3GPP FDD，TM 1/64 | > 67 dB，69.5 dB（測量值） |
| 基帶旁通模式 | ||
| 頻率范圍 | 1 MHz ≤ f ≤ 80 MHz | |
| 指定電平范圍 | –5 dBm 至 +15 dBm | |
| 帶 R&S?SGS-B26 選件 | –120 dBm 至 +15 dBm | |
| 遠程控制 | 使用 | PCIe（單通道） |
| 使用 SCPI 1999.5 或兼容的命令集 | 以太網 (TCP/IP) 10/100/1000BaseT | |
| 使用 SCPI 1999.5 或兼容的命令集 | USB 2.0 | |
| 通用數據 | ||
| 功耗 | 70 W（測量值） | |
| 尺寸 | W × H × D | 250 mm × 52.5 mm × 401 mm (9.84 in × 2.07 in × 15.79 in) 1 HU，? 19" 機架寬度 |
| 重量 | 裝備齊全 | 4.0 kg (8.82 lb) |
1) PEP = 峰值包絡功率。
2) > 0 dBm（針對無 R&S?SGS-B26 電子步進衰減器的儀器）。
