泰克公司提供最全面的解決方案，以滿足設計Thunderbolt 3和Thunderbolt 4集成（SoC）和分立產品的工程師的需求。

泰克TekExpress Thunderbolt應用程序根據USB4電氣兼容測試規范（附錄E）為Thunderbolt 3和Thunderbolt 4的測量提供一鍵式測試。

TekExpress Thunderbolt實現了測量的自動化，使工程師能夠在其工作臺上高效、可靠地進行所需測試。

DPO/MSO70000SX/DX系列（BW≥21 GHz）示波器旨在應對下一代串行數據標準（如Thunderbolt）的挑戰。這些示波器提供業界領先的垂直噪聲性能，在同類示波器中具有最高的有效比特?cái)?shù)（ENOB）和最平坦的頻率響應。

特點和優勢

泰克Thunderbolt合規性自動化和調試解決方案為Thunderbolt 3和Thunderbolt 4的驗證、鑒定、調試和合規性測試提供了一個全面的工具集。

泰克DPOJET-TBT3插件解決方案帶有設置文件和MOI，有助于進行根本原因分析。
泰克TBT解決方案支持SigTest（USB-IF分析工具）。
增加了對使用USB4 ETT初始化DUT的支持（Goshan Ridge, TigeLake DUT）。
支持Wilder Technologies TBT3（Gen2）控制器和英特爾的TenLira/TDT電氣腳本。
支持Wilder Technologies USB4控制器和USB4電氣測試工具（ETT）。
泰克公司的串行數據鏈路分析（SDLA）工具支持解嵌、嵌入、均衡（CTLE+DFE）和自定義通道特性分析。
信號驗證功能可驗證符合性模式，以確保結果的準確性。
預錄模式支持離線分析和基線，以備將來的規范變化。
自動DUT控制模式捕獲所有的符合性測試模式。因此，USB4發射器測試完成后無需用戶干預。
自動DUT控制支持TBT3和4分立和集成（SoC）產品。
無需翻轉USB Type-C?連接器或USB4高速夾具即可完成通道0和通道1發射器測試。
通過全面的報告快速驗證測試結果，該報告詳細說明了測試余量、通過/失敗的結果，以及PDF、MHT和CSV格式的圖譜。

Applications

Thunderbolt 3 and Thunderbolt 4 Transmitter testing:

• Thunderbolt Silicon Testing: Host, Device, and Hub
• Thunderbolt Peripheral Testing: Host, Device, and Hub
• Manufacturing testing

Thunderbolt physical-layer Tx compliance measurements

DPOJET TBT3插件調試解決方案

憑借其快速的數據速率和多通道拓?fù)浣Y(jié)構，Thunderbolt帶來了許多測試和測量挑戰，包括夾具效應和隔離串?dāng)_的需要。相鄰信道的能量耦合會增加噪聲和抖動，影響系統的互操作性。有效的調試要求抖動分析工具能夠正確地分離和分類信號的抖動成分，包括那些源于串?dāng)_的成分。

With its fast data rate and multi-lane topology, Thunderbolt presents a number of test and measurement challenges, including fixture effects and the need to isolate crosstalk. The coupling of energy from adjacent signaling lanes adds noise and jitter that can affect system interoperability. Effective debugging requires jitter analysis tools that can properly separate and classify the jitter components of a signal, including those stemming from crosstalk.

在計算測量結果之前，必須對電纜進行解嵌。使用串行數據鏈路分析軟件（SDLA）可以很容易地創建去嵌濾波器，然后快速輸入到DPOJET TBT3測量設置中，并保存起來供將來使用。除了抖動之外，DPOJET TBT3還提供電壓、擴頻時鐘（SSC）和其他交流參數測量。

Before the measurements are computed the cable must be de-embedded. De-embed filters can be easily created using Serial Data Link Analysis software (SDLA) and then quickly entered into the DPOJET TBT3 measurement setup and saved for future use. In addition to jitter, DPOJET TBT3 also provides voltage, Spread Spectrum Clocking (SSC), and other AC parametric measurements.

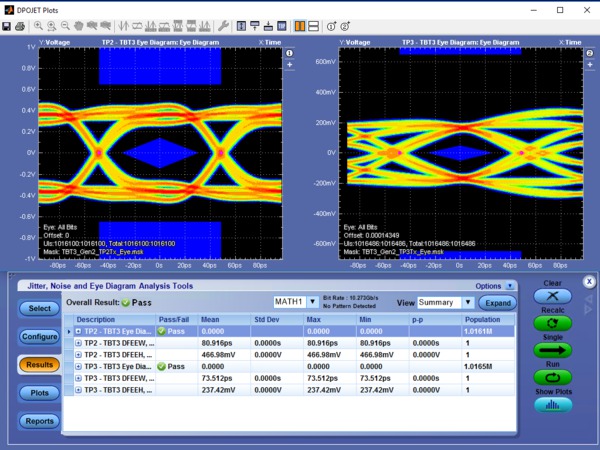

Tektronix Thunderbolt debug solution with simultaneous multiple test point analysis

TekExpress Thunderbolt自動化解決方案

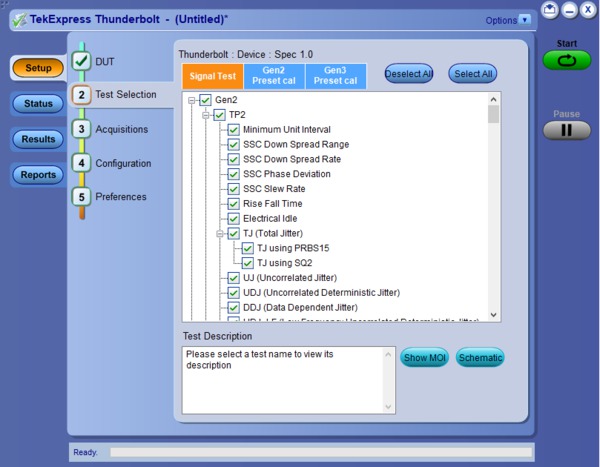

對于符合性測試，TekExpress TBT按照Thunderbolt規范的要求自動進行儀器設置，包括SSC分析的充足時間窗口和抖動/眼球分析的鎖相環（PLL）設置。端口微控制器通過測試模式的啟動實現了自動設備自動化。TekExpress TBT允許用戶在集成所需腳本的同時實現測試模式的自動化，或者通過手動設備控制來逐步實現測試模式。測試狀態窗口顯示了波形采集、信號分析和結果記錄的當前狀態。TekExpress TBT軟件可以在離線模式下運行，允許用戶使用保存的波形快速重新計算測試結果。詳細的測試報告提供彩色編碼的通過/失敗指示以及測試余量。TekExpress TBT可以在用戶定義模式下運行，利用自定義設置和測試限制調試測試故障。

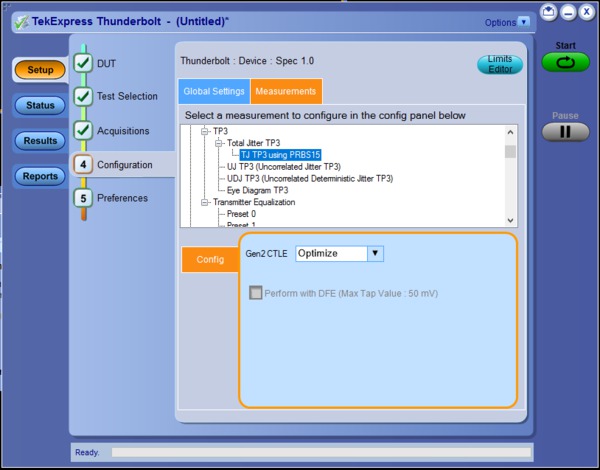

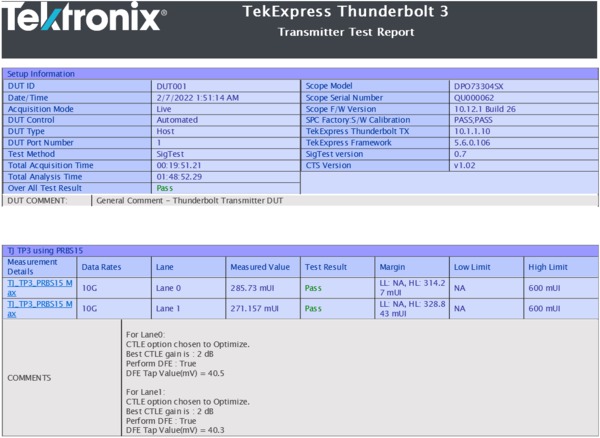

Custom measurement configuration setting for the CTLE and DFE selection                       Detailed test report with measurement results, limits, setup details, and screen shots
