系統功能簡介：

便攜式多路數據采集系統主要用于復雜電磁環境下，監測和采集多設備運行的狀態參數，能夠同時記錄多路電壓電流參數和不少于5路溫度參數；

主要配置：

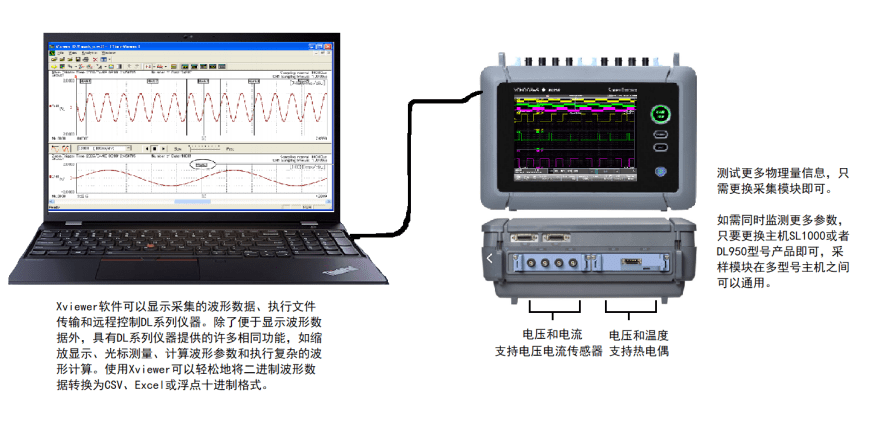

系統主要包括硬件和軟件兩部分；硬件部分包括采樣主機，采樣模塊，以及外部傳感器；軟件部分包括：測試分析軟件和數據分析平臺；具體配置如下：

技術要求(硬件部分)：

采樣主機：

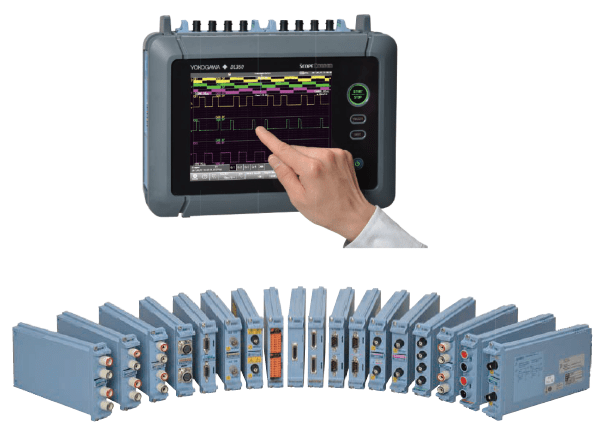

DL350帶有2個插槽，可插入18種不同類型的用戶可插拔輸入模塊，提供超強輸入能力。無論是直接的高精度電壓測量，或者是來自電流探頭、溫度傳感器、應變片、加速度傳感器和串行總線的混合信號， DL350都可以在無需額外接線盒或電纜的情況下對它們進行處理。

l A4 大小緊湊型主機

l 同步絕緣輸入最多8通道 (1MS/s)或4通道(100MS/s)

掃描輸入最多32通道(10kS/s)或16通道 (20kS/s)

l AC/DC/電池供電

l 8.4英寸觸摸屏，操作直觀

l 兩種操作模式選擇，更加靈活

便攜性 – DL350具有重量輕、電池供電和結構緊湊的特點，是車輛和現場應用的最佳選擇。

功能性 – 內存保證了長期記錄和瞬間捕獲；SD卡保證了數據的長期存儲；先進的觸發保證了關鍵測試時的數據捕獲。

操作性 – 使用方式與記錄儀或示波器類似。觸摸屏和操作模式選擇意味著無論是對簡單維護任務還是對高級測量和分析需求，DL350都能勝任。

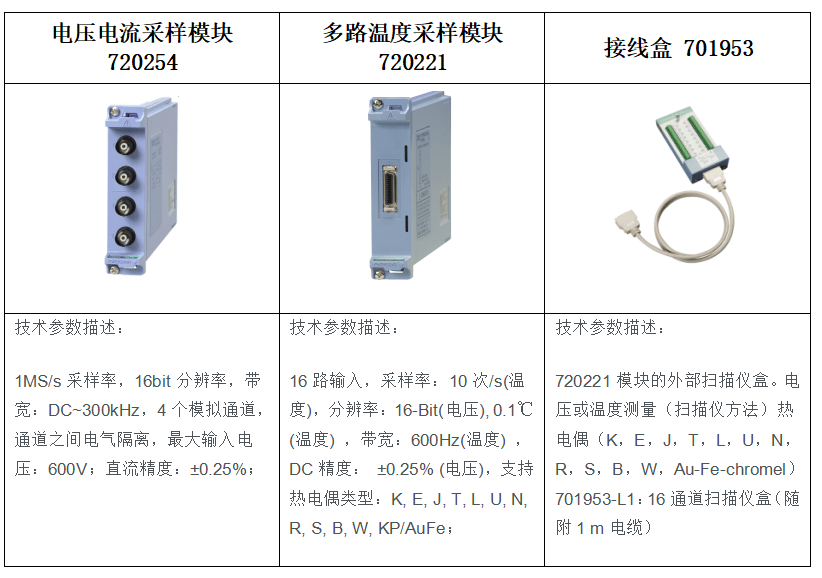

采樣模塊：

技術要求(軟件部分)：

測試分析軟件Xviewer，是專為YOKOGAWA的DL系列示波記錄儀設計的PC軟件應用程序。它可以顯示采集的波形數據、執行文件傳輸和遠程控制DL系列儀器。除了便于顯示波形數據外，Xviewer具有DL系列儀器提供的許多相同功能，如縮放顯示、光標測量、計算波形參數和執行復雜的波形計算。使用Xviewer可以輕松地將二進制波形數據轉換為CSV、Excel或浮點十進制格式。

Xviewer的縮放功能與DL儀器上的相同，可以同時顯示完整波形和該波形的縮放子集?？梢园此胶痛怪狈较蚩s放波形?？s放窗口可以自動滾動(沿不同的方向和速度)?？梢愿鶕?jù)需要在波形查看窗口的任何位置添加注釋，所有注釋會隨波形一同打印。

您可以使用光標顯示相應波形位置點的測量值。有三種可用光標類型：水平光標、垂直光標和X-Y光標。如果顯示兩個光標，則可以計算并顯示這兩個光標的差值。

對顯示波形的參數(特性)可以進行自動計算和顯示。最多可選擇26個參數。自動對選定參數執行計算，測量結果顯示在一個列表中。

數據分析平臺為聯想THINKPAD T15型號筆記本電腦，通過基于MIL-STD-810G標準的12項嚴苛測試，面對多種嚴酷環境依然運行穩定。

配置英特爾i5-10210u處理器，內存8G，512G固態硬盤，獨立顯卡NVIDIA GeForce MX330, Windows10正版操作系統。

接口：RJ45以太網接口，USB3.1 Gen1接口*2，USB-C接口，HDMI接口，Thunderbolt全功能接口，Micro SD讀卡器。

使用環境:

溫度: 0~ 45?C (AC適 配器工作時: 0~40?C；電池充電時: 0~35?C)

濕度: 20~85% RH (無結露)

高度: 小于或等于2000米
